Medir temperatura é fundamental em muitas aplicações, e - ENEM 2013

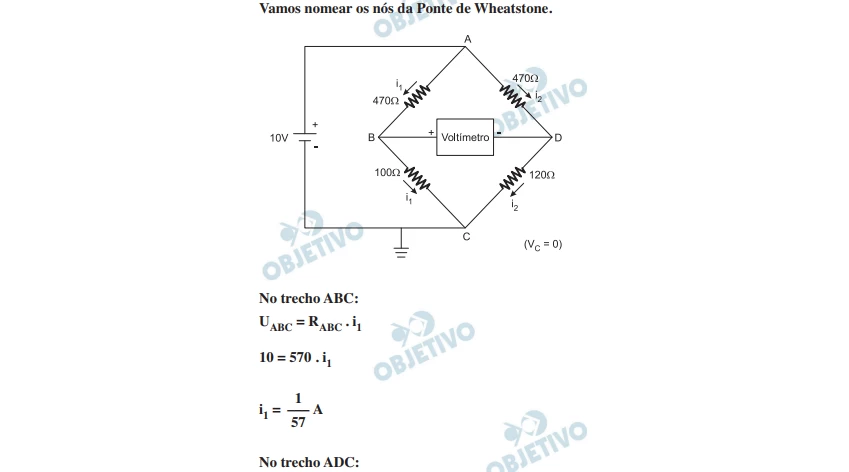

Medir temperatura é fundamental em muitas aplicações, e apresentar a leitura em mostradores digitais é bastante prático. O seu funcionamento é baseado na correspondência entre valores de temperatura e de diferença de potencial elétrico. Por exemplo, podemos usar o circuito elétrico apresentado, no qual o elemento sensor de temperatura ocupa um dos braços do circuito (R_s) e a dependência da resistência com a temperatura é conhecida.

Para um valor de temperatura em que R_s = 100 Ω, a leitura apresentada pelo voltímetro será de

1. + 6,2 V.

2. + 1,7 V.

3. + 0,3 V.

4. – 0,3 V.

5. – 6,2 V.

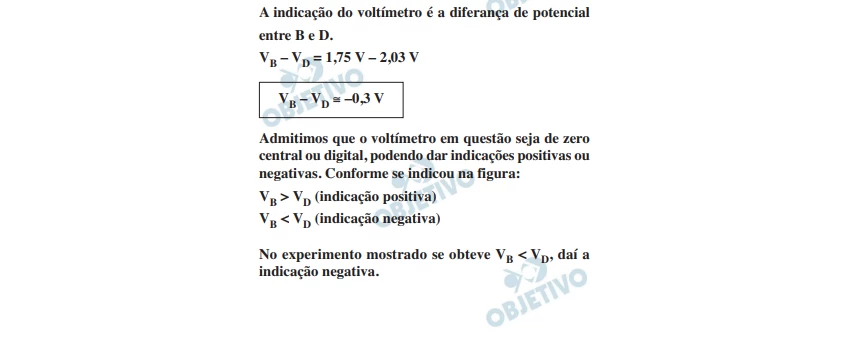

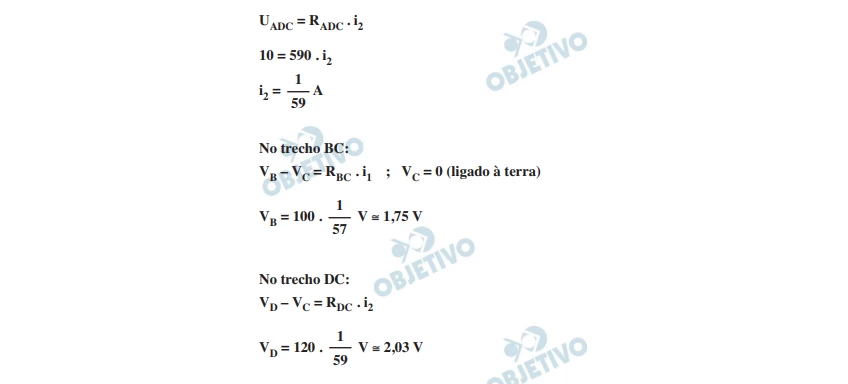

Solução
