Um curioso estudante, empolgado com a aula de circuito - ENEM 2011

Um curioso estudante, empolgado com a aula de circuito elétrico que assistiu na escola, resolve desmontar sua lanterna. Utilizando-se da lâmpada e da pilha, retiradas do equipamento, e de um fio com as extremidades descascadas, faz as seguintes ligações com a intenção de acender a lâmpada:

GONÇALVES FILHO, A. BAROLLI, E. Instalação Elétrica: investigando e aprendendo. São Paulo, Scipione, 1997 (adaptado).

Tendo por base os esquemas mostrados, em quais casos a lâmpada acendeu?

1. (1), (3), (6).

2. (3), (4), (5).

3. (1), (3), (5).

4. (1), (3), (7).

5. (1), (2), (5).

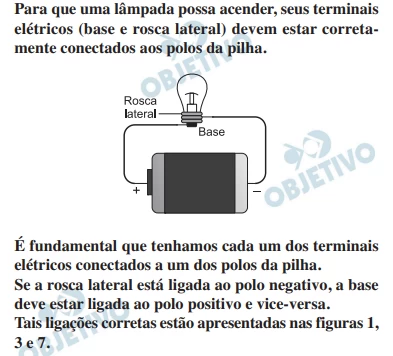

Solução
