Um estudante, precisando instalar um computador, um - Enem 2015

Um estudante, precisando instalar um computador, um monitor e uma lâmpada em sua quarto, verificou que precisaria fazer a instalação de duas tomadas e um interruptor na rede elétrica. Decidiu esboçar com antecedência o esquema elétrico.

“O circuito deve ser tal que as tomadas e a lâmpada devem estar submetidas à tensão nominal da rede elétrica e a lâmpada deve poder ser ligada ou desligada por um interruptor sem afetar os outros dispositivos” – pensou.

Símbolos adotados:

Qual dos circuitos esboçados atende às exigências?

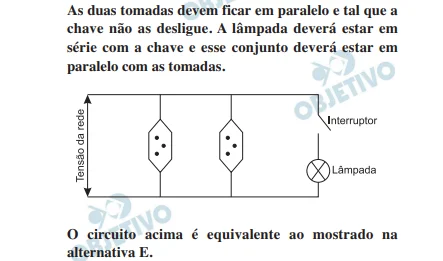

Solução
