A figura abaixo mostra o braço de um toca-discos de - UNICAMP 2021

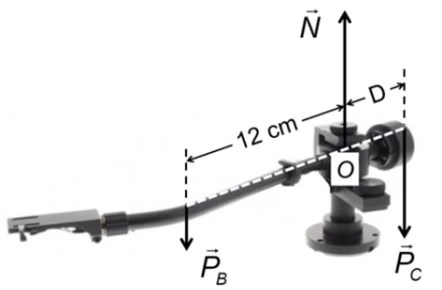

A figura abaixo mostra o braço de um toca-discos de vinil. Nela são indicadas, nos seus respectivos pontos de atuação, as seguintes forças: peso do braço , peso do contrapeso e força normal aplicada pelo suporte do braço . Para que o braço fique em equilíbrio, é necessário que a soma dos torques seja igual a zero. No caso do braço da figura, o módulo do torque de cada força em relação ao ponto O (suporte do braço) é igual ao produto do módulo da força pela distância do ponto de aplicação da força até O. Adote torque positivo para forças que tendem a acelerar o braço no sentido horário e torque negativo para o sentido anti-horário. Sendo , qual deve ser a distância D do contrapeso ao ponto O para que o braço fique em equilíbrio?

1. 2,0 cm.

2. 2,4 cm.

3. 3,6 cm.

4. 6,0 cm.

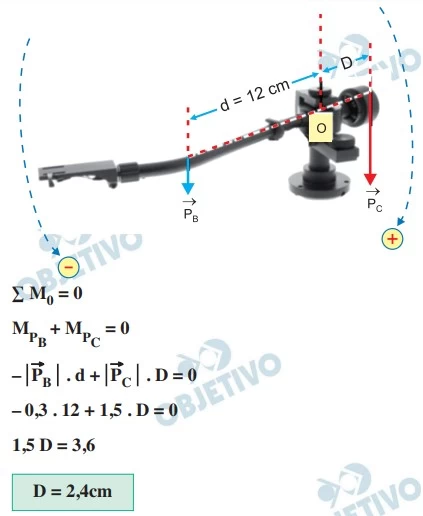

Solução
