Para obter experimentalmente a curva da diferença de - UNESP 2018

Para obter experimentalmente a curva da diferença de potencial U em função da intensidade da corrente elétrica i para uma lâmpada, um aluno montou o circuito a seguir. Colocando entre os pontos A e B resistores com diversos valores de resistência, ele obteve diferentes valores de U e de i para a lâmpada.

Considerando que a bateria de 9,0 V, os aparelhos de medida e os fios de ligação sejam ideais, quando o aluno obteve as medidas U = 5,70 V e i = 0,15 A, a resistência do resistor colocado entre os pontos A e B era de

1. 100 Ω.

2. 33 Ω.

3. 56 Ω.

4. 68 Ω.

5. 22 Ω.

Solução

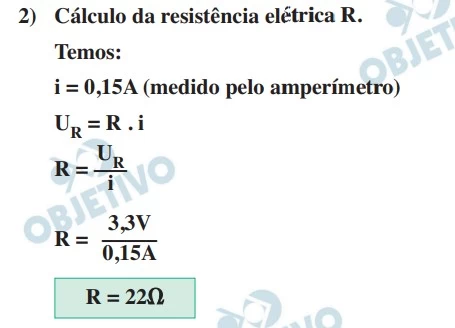

Alternativa Correta: E) 22 Ω.

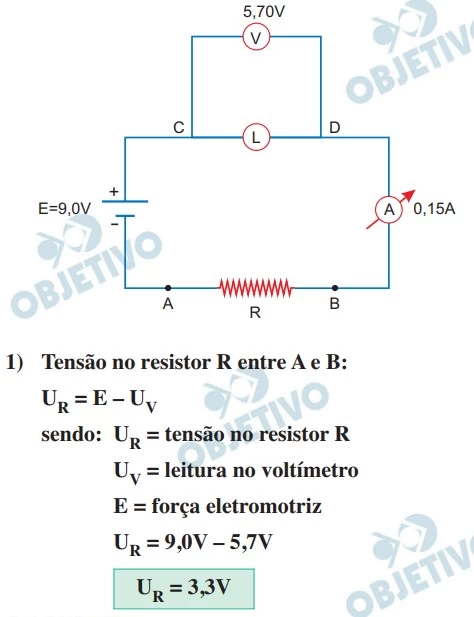

Inicialmente vamos redesenhar o circuito usando os respectivos símbolos convencionais dos aparelhos.

Resolução adaptada de: Curso Objetivo
