Um osciloscópio é um instrumento muito útil no estudo - UNICAMP 2016

Um osciloscópio é um instrumento muito útil no estudo da variação temporal dos sinais elétricos em circuitos. No caso de um circuito de corrente alternada, a diferença de potencial (U) e a corrente do circuito (i) variam em função do tempo.
Considere um circuito com dois resistores R₁ e R₂ em série, alimentados por uma fonte de tensão alternada.
A diferença de potencial nos terminais de cada resistor observada na tela do osciloscópio é representada pelo gráfico abaixo.

Analisando o gráfico, pode-se afirmar que a amplitude e a frequência da onda que representa a diferença de potencial nos terminais do resistor de maior resistência são, respectivamente, iguais a

1. 4V e 2,5 Hz.

2. 8V e 2,6Hz.

3. 4V e 400 Hz.

4. 8V e 400 Hz

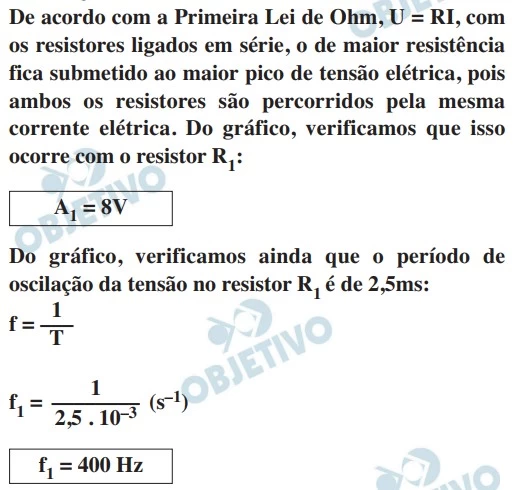

Solução
