Um resistor ôhmico foi ligado a uma fonte de tensão - UNESP 2017/2
Um resistor ôhmico foi ligado a uma fonte de tensão variável, como mostra a figura.
![UNESP 2017/2](/img/education/1743f9f89136c428cce237d8bc32f7c8.webp)

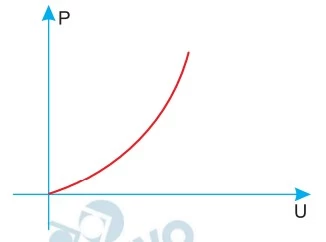

Suponha que a temperatura do resistor não se altere significativamente com a potência dissipada, de modo que sua resistência não varie. Ao se construir o gráfico da potência dissipada pelo resistor em função da diferença de potencial U aplicada a seus terminais, obteve-se a curva representada em:

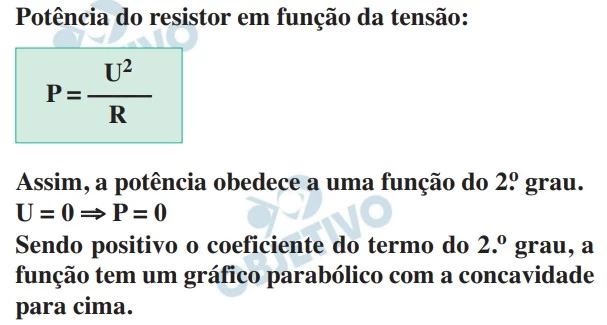

Solução
Alternativa Correta: C)
![UNESP 2017/2](/img/education/0a405c87eb07725a972993a12dc08d3e.webp)
![UNESP 2017/2](/img/education/fc6a26d4beb3ddbdcec67efbe9f01563.webp)
Resolução adaptada de: Curso Objetivo
