Uma espira quadrada ABCD, de lado d, move-se no plano xy, - FGV 2020

Uma espira quadrada ABCD, de lado d, move-se no plano xy, paralelamente ao eixo x, inicialmente com velocidade constante v₀. Em dado instante, a espira entra em uma região em que existe um campo magnético uniforme, com direção perpendicular ao plano xy e sentido saindo do papel.

Considere que a espira atravessa toda a região em que existe o campo magnético e que durante todo o movi - mento apenas a força magnética atua sobre a espira. O gráfico que melhor representa o módulo da velocidade da espira, em função da posição x de seu lado AB, é

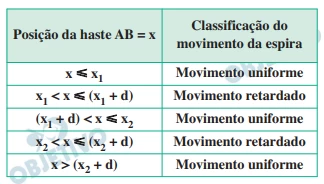

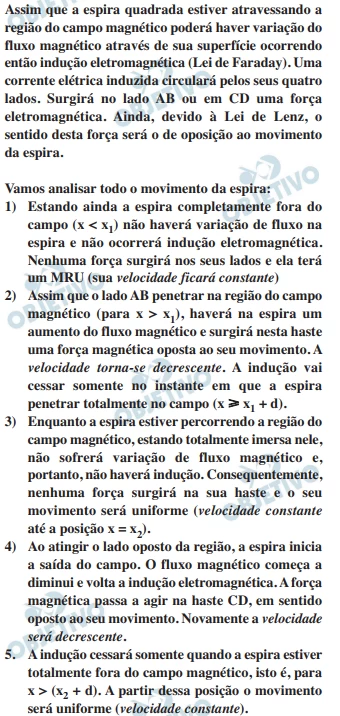

Solução
