Disciplina: Matemática 0 Curtidas

O acesso entre os dois andares de uma casa é feito através - ENEM 2014

O acesso entre os dois andares de uma casa é feito através de uma escada circular (escada caracol), representada na figura. Os cincos A, B, C, D, E sobre o corrimão estão igualmente espaçados, e os pontos P, A e E estão em uma mesma reta. Nessa escada, uma pessoa caminha deslizando ponto A até o ponto D.

A figura que melhor representa a projeção ortogonal, sobre o piso da casa (plano), do caminho percorrido pela mão dessa pessoa é:

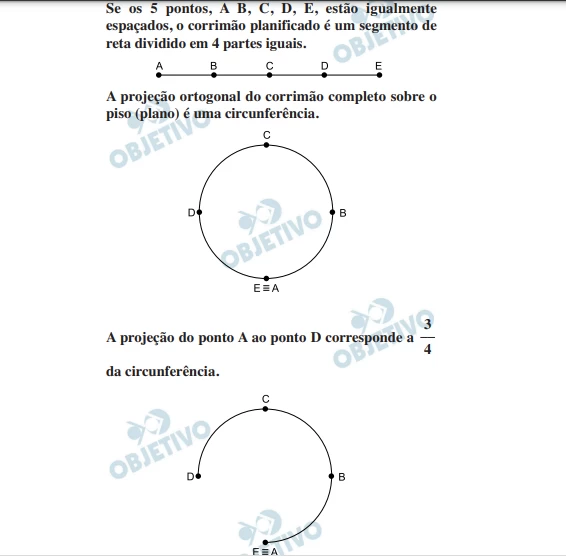

Solução
