Deseja-se instalar em uma rede de 220 V apenas esse - FATEC 2016

Deseja-se instalar em uma rede de 220 V apenas esse chuveiro elétrico e um disjuntor.
O disjuntor é um dispositivo responsável pela proteção das instalações elétricas, interrompendo a passagem da corrente elétrica quando o valor nele especificado é ultrapassado. Dispõem-se dos seguintes modelos de disjuntores para uma determinada instalação elétrica.

Para que o chuveiro funcione normalmente nos dois seletores de temperatura, sem que haja riscos para o circuito, o disjuntor mais adequado a ser instalado é o

**Lembre-se de que:
P = U . i, em que P é dado em watts, U em volts e i em amperes.***

1. I.

2. II.

3. III.

4. IV.

5. V.

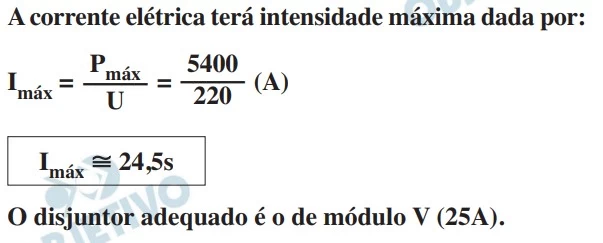

Solução
