O arranjo experimental representado na figura é formado - FUVEST 2016
O arranjo experimental representado na figura é formado por uma fonte de tensão F, um amperímetro A, um voltímetro V, três resistores, R1, R2 e R3, de resistências iguais, e fios de ligação.
![Questão 27 - FUVEST 2016](/img/education/0b53eb4302ca8a6a423830672aa711f6.webp)

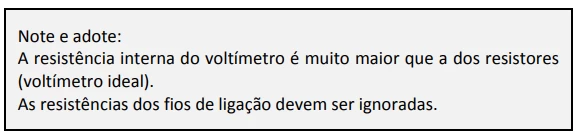

Quando o amperímetro mede uma corrente de 2 A e o voltímetro, uma tensão de 6 V, a potência dissipada em R2. é igual a
![Questão 27 - FUVEST 2016](/img/education/19737555ba364d1b7aa81035a8c0db2a.webp)
-
4 W
-
6 W
-
12 W
-
18 W
-
24 W

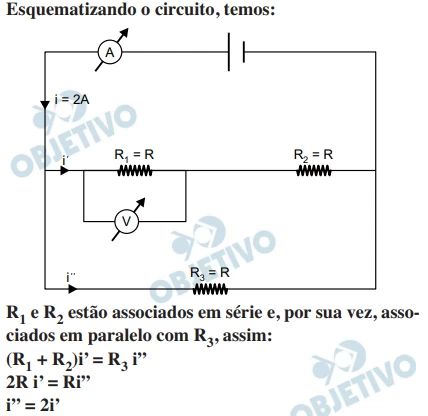

Solução
Alternativa Correta: A) 4 W
![Questão 27 - FUVEST 2016](/img/education/c41ae0e0134a1745c734b2b29d6d7152.webp)
![Questão 27 - FUVEST 2016](/img/education/0046a220f9545b18716ea6be5e73eb2b.webp)
Créditos da Resolução: Curso Objetivo
![QrCode Estuda por aqui](https://estudaporaqui.com.br/img/doacao/qrcode_wesley.png)
Ajude-nos com uma doação!
Nós trabalhamos duro para manter este site e oferecer conteúdo de qualidade gratuitamente. Se você gostou do que oferecemos, por favor, considere fazer uma doação de qualquer valor através do PIX para nos ajudar a manter o site funcionando. Sua contribuição é muito valiosa para nós!
Chave PIX: contato@estudaporaqui.com.br
Recebedor: Wesley Rodrigues
Institução: FUVEST
Ano da Prova: 2016
Assuntos: Associação de Resistores
