Os centros de quatro esferas idênticas, I, II, III e IV, - FUVEST 2016

Os centros de quatro esferas idênticas, I, II, III e IV, com distribuições uniformes de carga, formam um quadrado. Um feixe de elétrons penetra na região delimitada por esse quadrado, pelo ponto equidistante dos centros das esferas III e IV, com velocidade inicial v na direção perpendicular à reta que une os centros de III e IV, conforme representado na figura.

A trajetória dos elétrons será retilínea, na direção de v, e eles serão acelerados com velocidade crescente dentro da região plana delimitada pelo quadrado, se as esferas I, II, III e IV estiverem, respectivamente, eletrizadas com cargas

1. +Q, –Q, –Q, +Q

2. +2Q, –Q, +Q, –2Q

3. +Q, +Q, –Q, –Q

4. –Q, –Q, +Q, +Q

5. +Q, +2Q, –2Q, –Q

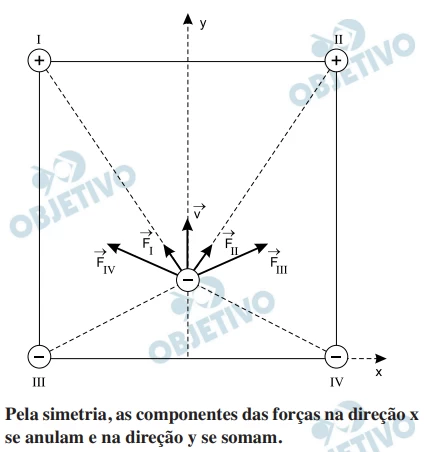

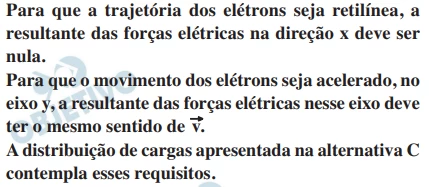

Solução
