Para ilustrar a dilatação dos corpos, um grupo de - FUVEST 2012

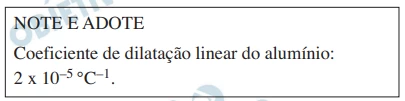

Para ilustrar a dilatação dos corpos, um grupo de estudantes apresenta, em uma feira de ciências, o instrumento esquematizado na figura acima. Nessa montagem, uma barra de alumínio com 30 cm de comprimento está apoiada sobre dois suportes, tendo uma extremidade presa ao ponto inferior do ponteiro indicador e a outra encostada num anteparo fixo. O ponteiro pode girar livremente em torno do ponto O, sendo que o comprimento de sua parte superior é 10 cm e, o da inferior, 2 cm. Se a barra de alumínio, inicialmente à temperatura de 25°C, for aquecida a 225°C, o deslocamento da extremidade superior do ponteiro será, aproximadamente, de

1. 1 mm.

2. 3 mm.

3. 6 mm.

4. 12 mm.

5. 30 mm.

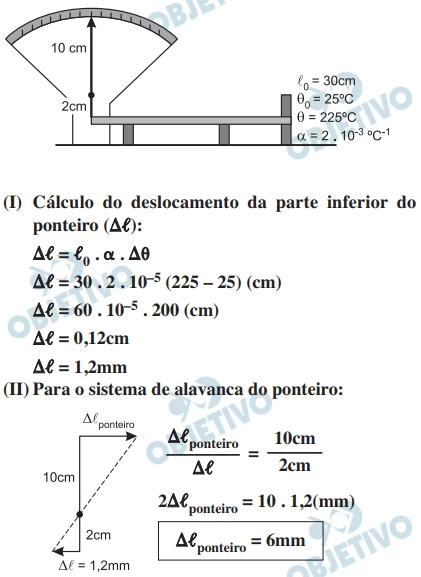

Solução
