Um ímã em forma de barra, com seus polos Norte e Sul - UNESP 2016/2
Um ímã em forma de barra, com seus polos Norte e Sul, é colocado sob uma superfície coberta com partículas de limalha de ferro, fazendo com que elas se alinhem segundo seu campo magnético. Se quatro pequenas bússolas, 1, 2, 3 e 4, forem colocadas em repouso nas posições indicadas na figura, no mesmo plano que contém a limalha, suas agulhas magnéticas orientam-se segundo as linhas do campo magnético criado pelo ímã.
![UNESP 2016/2](/img/education/78b6707eaf869ccfd8c53572d0ef8e41.webp)
Desconsiderando o campo magnético terrestre e considerando que a agulha magnética de cada bússola seja representada por uma seta que se orienta na mesma direção e no mesmo sentido do vetor campo magnético associado ao ponto em que ela foi colocada, assinale a alternativa que indica, correta e respectivamente, as configurações das agulhas das bússolas 1, 2, 3 e 4 na situação descrita.
(www.grupoescolar.com. Adaptado.)
Solução
Alternativa Correta: C)

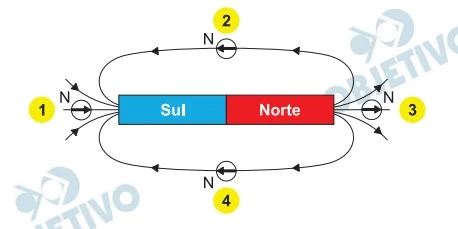

As agulhas magnéticas alinham-se na direção das linhas de indução do campo magnético do ímã, dirigindo seu polo norte no sentido dessas linhas, como representa a figura adiante:
![UNESP 2016/2](/img/education/933dee7d50a22af67b51023b947c7bba.webp)
Resolução adaptada de: Curso Objetivo
