Estamos passando por uma fase de grande evolução - FGV 2018

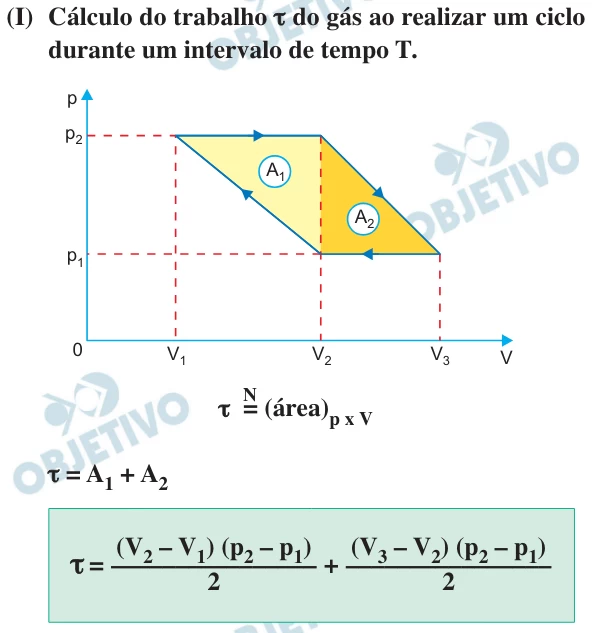

Estamos passando por uma fase de grande evolução tecnológica. O aperfeiçoamento das máquinas e motores é evidente e, dentro em breve, o motor térmico será considerado peça de museu. Considere, no entanto, um motor térmico que realiza um ciclo representado qualitativamente pelo gráfico da pressão (p) versus volume (V) da figura, em que sua frequência de giro é f.

Com esses dados, a potência efetiva desse motor será dada por

1. Pot_e = f . [(V₂ – V₁) + (V₃ – V₂)] . (p₂ – p₁)

2. Pot_e = f . [(V₂ – V₁) + (V₃ – V₂)] . (p₂ – p₁)/2

3. Pot_e = 2 . f . [(V₂ – V₁) + (V₃ – V₂)] . (p₂ – p₁)

4. Pot_e = [(V₂ – V₁) + (V₃ – V₂)] . (p₂ – p₁)/f

5. Pot_e = 2 . [(V₂ – V₁) + (V₃ – V₂)] . (p₂ – p₁)/f

Solução
