Nas câmeras fotográficas digitais, os filmes são - UNESP 2015

Nas câmeras fotográficas digitais, os filmes são substituídos por sensores digitais, como um CCD (sigla em inglês para Dispositivo de Carga Acoplada). Uma lente esférica convergente (L), denominada objetiva, projeta uma imagem nítida, real e invertida do objeto que se quer fotografar sobre o CCD, que lê e armazena eletronicamente essa imagem.
A figura representa esquematicamente uma câmera fotográfica digital. A lente objetiva L tem distância focal constante e foi montada dentro de um suporte S, indicado na figura, que pode mover-se para a esquerda, afastando a objetiva do CCD ou para a direita, aproximando-a dele. Na situação representada, a objetiva focaliza com nitidez a imagem do objeto O sobre a superfície do CCD.

Considere a equação dos pontos conjugados para lentes esféricas , em que f é a distância focal da lente, p a coordenada do objeto e p’ a coordenada da imagem. Se o objeto se aproximar da câmera sobre o eixo óptico da lente e a câmera for mantida em repouso em relação ao solo, supondo que a imagem permaneça real, ela tende a mover-se para a

1. esquerda e não será possível mantê-la sobre o CCD.

2. esquerda e será possível mantê-la sobre o CCD movendo-se a objetiva para a esquerda.

3. esquerda e será possível mantê-la sobre o CCD movendo-se a objetiva para a direita.

4. direita e será possível mantê-la sobre o CCD movendo-se a objetiva para a esquerda.

5. direita e será possível mantê-la sobre o CCD movendo-se a objetiva para a direita.

Solução

Alternativa Correta: D) direita e será possível mantê-la sobre o CCD movendo-se a objetiva para a esquerda.

(I) Da Equação de Gauss, , sendo f constante, reduzindo-se p (devido à aproximação do objeto em relação à objetiva), p’ aumenta, fazendo com que a imagem se mova para a direita. Veja o esquema:

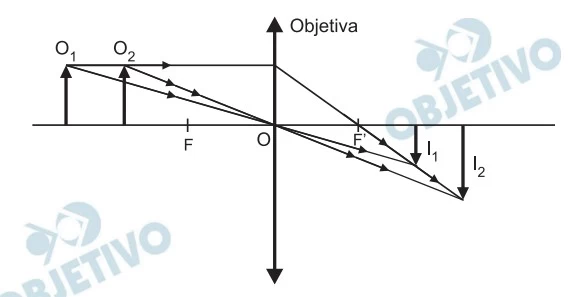

O objeto é deslocado de O₁ para O₂, fazendo com que a imagem se desloque de I₁ para I₂.

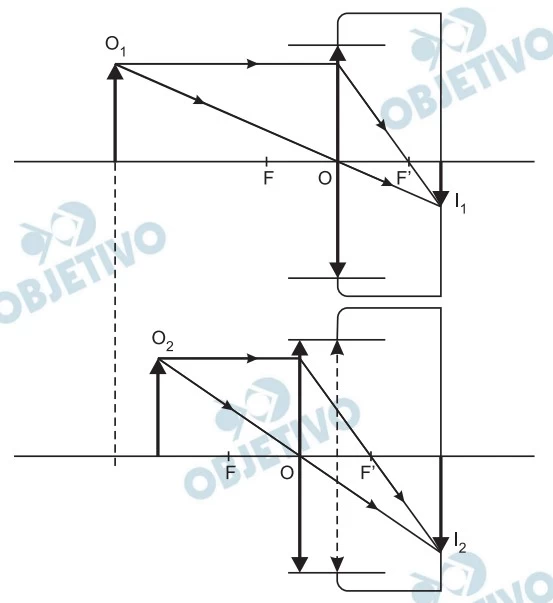

(II) Desejando-se manter a imagem focalizada sobre o CCD, a aproximação do objeto deve provocar um deslocamento da objetiva para a esquerda. Veja o esquema:

Resolução adaptada de: Curso Objetivo
