Disciplina: Física 0 Curtidas

Numa aula de laboratório do curso de Soldagem da FATEC - FATEC 2017/2

Numa aula de laboratório do curso de Soldagem da FATEC, um dos exercícios era construir um dispositivo eletromecânico utilizando duas lâminas retilíneas de metais distintos, de mesmo comprimento e soldadas entre si, formando o que é chamado de “lâmina bimetálica”.
Para isso, os alunos fixaram de maneira firme uma das extremidades enquanto deixaram a outra livre, conforme a figura.

Considere que ambas as lâminas estão inicialmente sujeitas à mesma temperatura T₀, e que a relação entre os coeficientes de dilatação linear seja α_A > α_B.

Ao aumentar a temperatura da lâmina bimetálica, é correto afirmar que

1. a lâmina A e a lâmina B continuam se dilatando de forma retilínea conjuntamente.

2. a lâmina A se curva para baixo, enquanto a lâmina B se curva para cima.

3. a lâmina A se curva para cima, enquanto a lâmina B se curva para baixo.

4. tanto a lâmina A como a lâmina B se curvam para baixo

5. tanto a lâmina A como a lâmina B se curvam para cima.

Solução

Alternativa Correta: D) tanto a lâmina A como a lâmina B se curvam para baixo

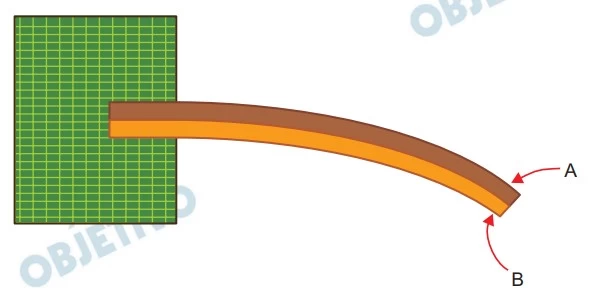

Aumentando-se uniformemente a temperatura da lâmina bimetálica, esta enverga para baixo, como representa o esquema.

Essa configuração de “acomodação” é a única compatível com o fato de a lâmina A ficar mais comprida que a lâmina B. Isso ocorre porque, com o aquecimento, como α_A>α_B, a lâmina A dilata-se linearmente mais que a lâmina B.

Resolução adaptada de: Curso Objetivo
