Semicondutores são peças-chave para os dispositivos - FATEC 2017/2

Atualizado em 13/05/2024

Semicondutores são peças-chave para os dispositivos eletrônicos modernos. Compostos de substâncias tetravalentes, como o germânio ou o silício, os semicondutores são dopados com outras substâncias tri- ou pentavalentes (tipos P ou N, respectivamente) se tornando bons condutores de corrente elétrica. Elementos como o germânio ou o silício são colocados em operação de maneira conjunta formando um “diodo”, um dispositivo com uma junção P – N. Quando uma diferença de potencial elétrico (U) é aplicada nas extremidades do dispositivo, o diodo permite a passagem de uma corrente elétrica (i) apenas em um sentido, mas não no sentido oposto.
Considere um diodo emissor de luz (sigla em inglês: LED) que esteja funcionando normalmente, ligado aos terminais de uma bateria.

Baseando-se nas informações descritas acima, assinale a alternativa que apresenta o desenho que melhor ilustra uma situação hipotética do correto funcionamento de um LED em dois momentos distintos (I) e (II).

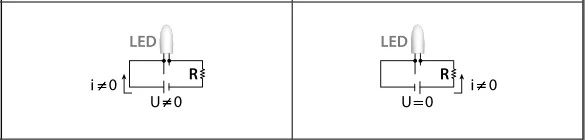

  1. FATEC 2017/2

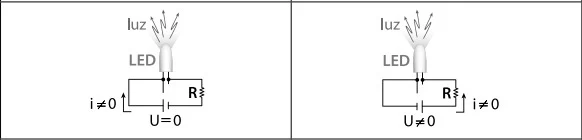

  2. FATEC 2017/2

  3. FATEC 2017/2

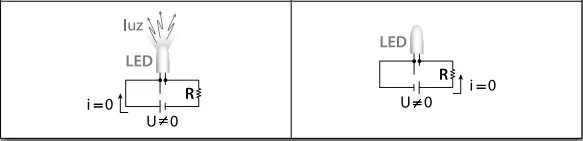

  4. FATEC 2017/2

  5. FATEC 2017/2


Solução

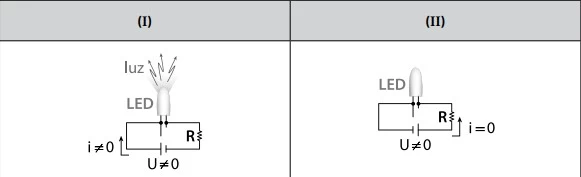

Alternativa Correta: A) FATEC 2017/2

Quando o diodo é submetido a uma ddp não nula, ele permite que se estabeleça uma corrente elétrica em um único sentido. A alternativa A contempla este modelo.
Na figura I temos uma ddp ≠ 0 e corrente elétrica que percorre o circuito no sentido horário.
Na figura II também temos ddp ≠ 0, porém, a corrente elétrica não se estabelece no sentido anti-horário (o diodo não permite esse sentido de percurso).

Resolução adaptada de: Curso Objetivo

Institução: FATEC

Ano da Prova: 2017

Assuntos: Circuitos Elétricos
