Um circuito eletrônico utilizado pelos alunos da FATEC - FATEC 2019

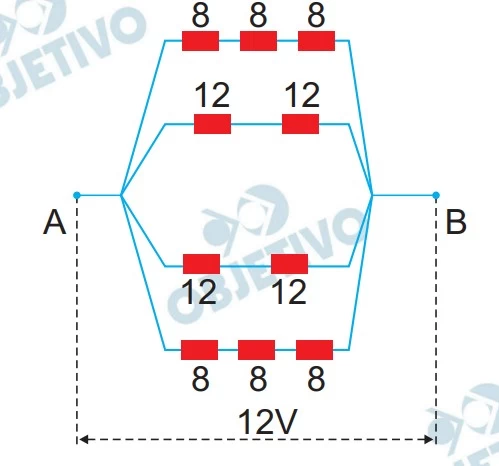

Um circuito eletrônico utilizado pelos alunos da FATEC possui resistores, medidos em ohm, e uma ddp de 12 V entre os pontos A–B , conforme a figura.

O valor da corrente elétrica da associação de resistores no circuito apresentado na figura, em ampere, é

1. 6

2. 5

3. 4

4. 3

5. 2

Solução

Alternativa Correta: E) 2

Redesenhando o circuito, temos:

Assim: U = R_P . i
12 = 6i
i = 2A

Resolução adaptada de: Curso Objetivo
