Uma lâmina bimetálica de bronze e ferro, na temperatura - FUVEST 2014

Atualizado em 13/05/2024

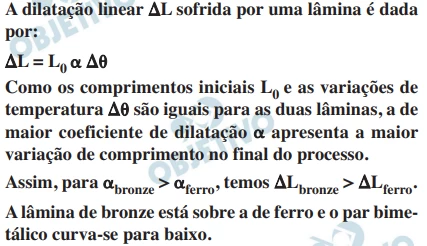

Uma lâmina bimetálica de bronze e ferro, na temperatura ambiente, é fixada por uma de suas extremidades, como visto na figura abaixo.

Note e adote:
O coeficiente de dilatação térmica linear do ferro é 1,2 . 10^–5 °C^–1.
O coeficiente de dilatação térmica linear do bronze é 1,8 . 10^–5 °C^–1.
Após o aquecimento, a temperatura da lâmina é uniforme.

Nessa situação, a lâmina está plana e horizontal. A seguir, ela é aquecida por uma chama de gás. Após algum tempo de aquecimento, a forma assumida pela lâmina será mais adequadamente representada pela figura:
