A figura mostra o circuito elétrico que acende a - UNESP 2018/2
A figura mostra o circuito elétrico que acende a lâmpada de freio e as lanternas traseira e dianteira de um dos lados de um automóvel.
![UNESP 2018/2](/img/education/6678cf1d7822c13a25cca3bfd2e9707c.webp)
Considerando que as três lâmpadas sejam idênticas, se o circuito for interrompido no ponto P, estando o automóvel com as lanternas apagadas, quando o motorista acionar os freios,
(www.autoentusiastasclassic.com.br. Adaptado.)
-
apenas a lanterna dianteira se acenderá.
-
nenhuma das lâmpadas se acenderá.
-
todas as lâmpadas se acenderão, mas com brilho menor que seu brilho normal.
-
apenas a lanterna traseira se acenderá.
-
todas as lâmpadas se acenderão com o brilho normal.
Solução
Alternativa Correta: C) todas as lâmpadas se acenderão, mas com brilho menor que seu brilho normal.

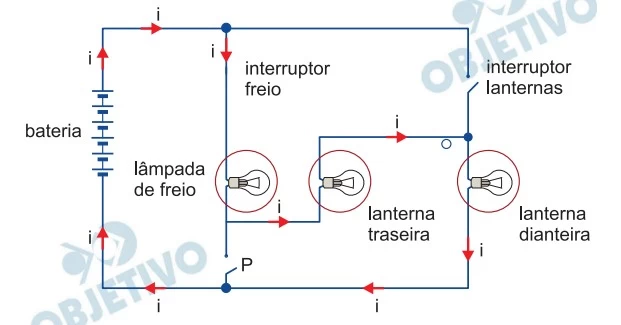

Quando o freio for acionado, o interruptor de freio “fecha” o circuito. Quando o circuito é interrompido no ponto P, as três lâmpadas ficam associadas em série. Veja o esquema abaixo mostrando o percurso da corrente elétrica.
![UNESP 2018/2](/img/education/201216cca2114232afd0d9676582fd09.webp)
Todas as lâmpadas irão acender, porém, com uma tensão elétrica igual à terça parte da tensão elétrica fornecida pela bateria. Desse modo, terão brilho menor do que se fossem ligadas em paralelo com a bateria.
Resolução adaptada de: Curso Objetivo
