A figura representa, de forma simplificada, parte de um - UNESP 2015

A figura representa, de forma simplificada, parte de um sistema de engrenagens que tem a função de fazer girar duas hélices, H₁ e H₂, Um eixo ligado a um motor gira com velocidade angular constante e nele estão presas duas engrenagens, A e B. Esse eixo pode se movimentar horizontalmente assumindo a posição 1 ou 2. Na posição 1, a engrenagem B acopla-se à engrenagem C e, na posição 2, a engrenagem A acopla-se à engrenagem D. Com as engrenagens B e C acopladas, a hélice H₁ gira com velocidade angular constante ω, e, com as engrenagens A e D acopladas, a hélice H₂ gira com velo cidade angular constante ω₂.

(http://carros.hsw.uol.com.br. Adaptado.)

Considere r_A, r_B, r_C e r_D os raios das engrenagens A, B, C e D, respectivamente. Sabendo que r_B = 2 . r_A e que r_C = r_D, é correto afirmar que a relação ω₁/ω₂ é igual a

1. 1,0.

2. 0,2.

3. 0,5.

4. 2,0.

5. 2,2.

Solução

Alternativa Correta: D) 2,0.

As engrenagens B e A estão presas ao eixo do motor e, portanto, giram com a mesma velocidade angular de módulo ω.

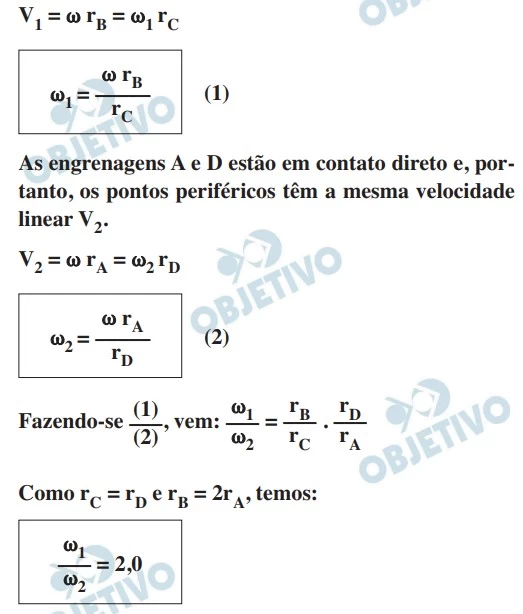

As engrenagens B e C estão em contato direto e, portanto, os pontos periféricos têm a mesma velocidade linear V₁.

Resolução adaptada de: Curso Objetivo

Gostei Não Gostei

Institução: UNESP

Ano da Prova: 2015

Assuntos: Movimentos Circulares
