Disciplina: Física 0 Curtidas
As escadas flutuantes em cascata feitas em concreto - UNICAMP 2020
As escadas flutuantes em cascata feitas em concreto armado são um elemento arquitetônico arrojado, que confere leveza a uma estrutura intrinsecamente massiva. Essas escadas são apoiadas somente na extremidade superior (normalmente em uma parede) e no chão. O esquema abaixo mostra as forças aplicadas na escada pela parede e pelo chão
, além da força peso
aplicada pela Terra, todas pertencentes a um plano vertical.
![UNICAMP 2020](/img/education/3f1e2df7e06bb8a288749f1ba4e9b079.webp)
Com base nesse esquema, é correto afirmar que
Solução
Alternativa Correta: A)

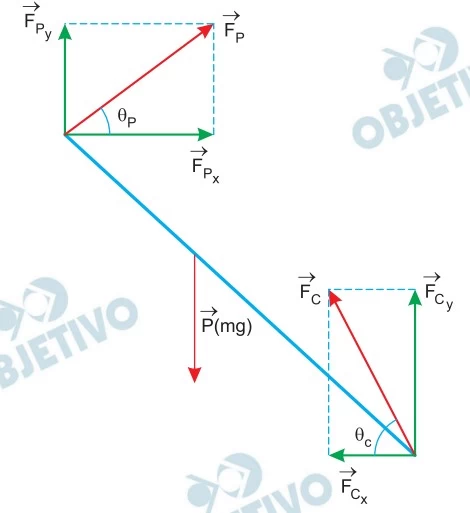

(I) Esquema de forças na escada:
![UNICAMP 2020](/img/education/43ed88b74f72602357b34e862af21499.webp)
(II) Equilíbrio na horizontal:
![UNICAMP 2020](/img/education/88e12daf56b6bde5c6f10f7658a069f9.webp)
(III) Equilíbrio na vertical:
![UNICAMP 2020](/img/education/da3d1eee4dc3fe32bc0c05fcccdda37b.webp)
Resolução adaptada de: Curso Objetivo
