Física

As bicicletas são meios de transporte alternativo. As pessoas que as utilizam devem seguir algumas normas, tais como uso de capacetes, espelhos retrovisores, campainhas e luzes de sinalização dianteira e traseira (um farol e uma lanterna). Algumas vezes, as luzes dianteiras são acesas utilizando-se o esforço físico do ciclista nas pedaladas, um dínamo e um diodo emissor de luz (LED) o qual sofre aquecimento.

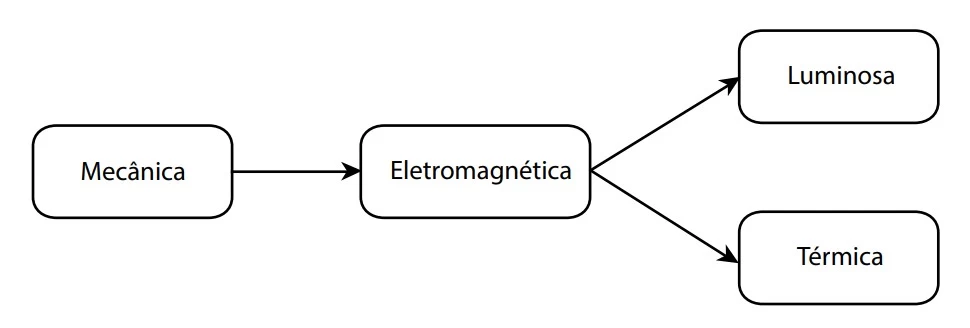

Na sequência descrita, observamos que ocorrem as transformações de energias mecânicas e eletromagnética em luminosa e térmica.

Suponha que um conjunto ciclista/bicicleta tenha massa igual a 100 kg e que esse ciclista desenvolva, de maneira constante, 2 pedaladas por segundo, sendo que cada pedalada faz com que o conjunto percorra 2 metros em linha reta.

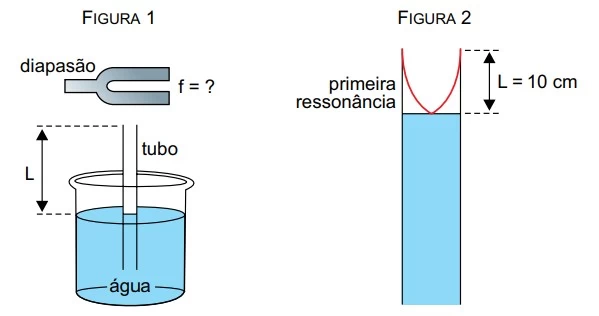

Um experimento foi feito com a finalidade de determinar a frequência de vibração de um diapasão. Um tubo cilíndrico aberto em suas duas extremidades foi parcialmente imerso em um recipiente com água e o diapasão vibrando foi colocado próximo ao topo desse tubo, conforme a figura 1. O comprimento L da coluna de ar dentro do tubo foi ajustado movendo-o verticalmente. Verificou-se que o menor valor de L, para o qual as ondas sonoras geradas pelo diapasão são reforçadas por ressonância dentro do tubo, foi de 10 cm, conforme a figura 2.

Ao chegar a uma ladeira, um motorista resolve testar os rolamentos do seu carro. Para isso, utiliza uma técnica que não é reconhecida por especialistas em segurança. Ele deixa o carro descer em ponto morto (ou “banguela”), isto é, sem usar quaisquer tipos de freios. Verifica que sua velocidade inicial é de 36 km/h, e que no final da descida, após percorridos os 300m da ladeira, seu carro atinge a velocidade de 72 km/h.

Em um trecho de uma instalação elétrica, três resistores ôhmicos idênticos e de resistência 80 Ω cada um são ligados como representado na figura. Por uma questão de segurança, a maior potência que cada um deles pode dissipar, separadamente, é de 20 W.

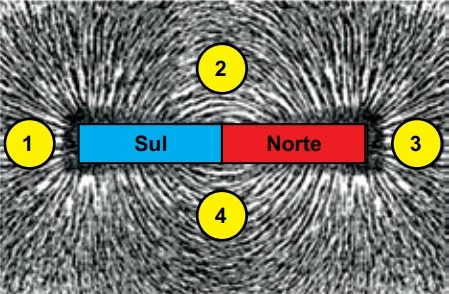

Um ímã em forma de barra, com seus polos Norte e Sul, é colocado sob uma superfície coberta com partículas de limalha de ferro, fazendo com que elas se alinhem segundo seu campo magnético. Se quatro pequenas bússolas, 1, 2, 3 e 4, forem colocadas em repouso nas posições indicadas na figura, no mesmo plano que contém a limalha, suas agulhas magnéticas orientam-se segundo as linhas do campo magnético criado pelo ímã.

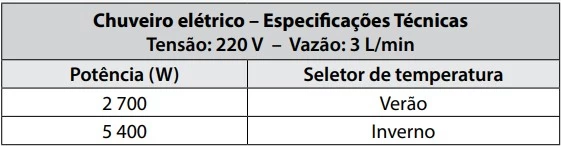

Deseja-se instalar em uma rede de 220 V apenas esse chuveiro elétrico e um disjuntor.
O disjuntor é um dispositivo responsável pela proteção das instalações elétricas, interrompendo a passagem da corrente elétrica quando o valor nele especificado é ultrapassado. Dispõem-se dos seguintes modelos de disjuntores para uma determinada instalação elétrica.

Um motorista conduzia seu automóvel de massa 2 000 kg que trafegava em linha reta, com velocidade constante de 72 km/h, quando avistou uma carreta atravessada na pista.
Transcorreu 1 s entre o momento em que o motorista avistou a carreta e o momento em que acionou o sistema de freios para iniciar a frenagem, com desaceleração constante igual a 10 m/s².

Um motorista conduzia seu automóvel de massa 2 000 kg que trafegava em linha reta, com velocidade constante de 72 km/h, quando avistou uma carreta atravessada na pista.
Transcorreu 1 s entre o momento em que o motorista avistou a carreta e o momento em que acionou o sistema de freios para iniciar a frenagem, com desaceleração constante igual a 10 m/s².

Um motorista conduzia seu automóvel de massa 2 000 kg que trafegava em linha reta, com velocidade constante de 72 km/h, quando avistou uma carreta atravessada na pista.
Transcorreu 1 s entre o momento em que o motorista avistou a carreta e o momento em que acionou o sistema de freios para iniciar a frenagem, com desaceleração constante igual a 10 m/s².

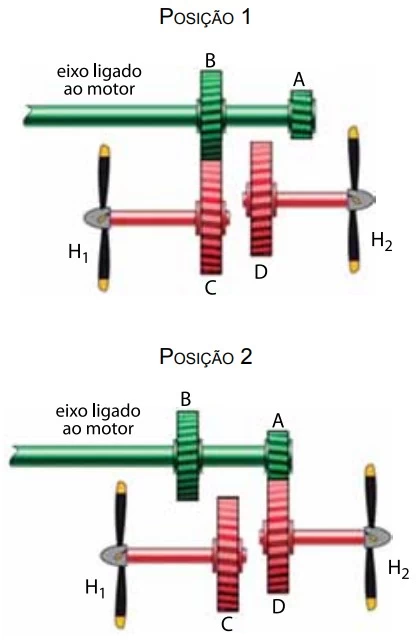

Drones são veículos voadores não tripulados, controlados remotamente e guiados por GPS. Uma de suas potenciais aplicações é reduzir o tempo da prestação de primeiro socorros, levando pequenos equipamentos e instruções ao local do socorro, para que qualquer pessoa administre os primeiros cuidados até a chegada de uma ambulância. Considere um caso em que o drone ambulância se deslocou 9 km em 5 minutos.

A demanda por trens de alta velocidade tem crescido em todo mundo. Uma preocupação importante no projeto desses trens é o conforto dos passageiros durante a aceleração. Sendo assim, considere que, em uma viagem de trem de alta velocidade, a aceleração experimentada pelos passageiros foi limitada a a_máx = 0,09 g, onde g = 10m/s² é a aceleração da gravidade.

Um isolamento térmico eficiente é um constante desafio a ser superado para que o homem possa viver em condições extremas de temperatura. Para isso, o entendimento completo dos mecanismos de troca de calor é imprescindível.
Em cada uma das situações descritas a seguir, você deve reconhecer o processo de troca de calor envolvido.
I. As prateleiras de uma geladeira doméstica são grades vazadas, para facilitar o fluxo de energia térmica até o congelador por […].
II. O único processo de troca de calor que pode ocorrer no vácuo é por […].
III. Em uma garrafa térmica, é mantido vácuo entre as paredes duplas de vidro para evitar que o calor saia ou entre por […].

Músculos artificiais feitos de nanotubos de carbono embebidos em cera de parafina podem suportar até 200 vezes mais peso que um músculo natural do mesmo tamanho. Considere uma fibra de músculo artificial de 1mm de comprimento, suspensa verticalmente por uma de suas extremidades e com uma massa de 50 gramas pendurada, em repouso, em sua extremidade.

O Teatro de Luz Negra, típico da República Tcheca, é um tipo de representação cênica caracterizada pelo uso do cenário escuro com uma iluminação estratégica dos objetos exibidos. No entanto, o termo Luz Negra é fisicamente incoerente, pois a coloração negra é justamente a ausência de luz. A luz branca é a composição de luz com vários comprimentos de onda e a cor de um corpo é dada pelo comprimento de onda da luz que ele predominantemente reflete.

Em uma viagem de carro com sua família, um garoto colocou em prática o que havia aprendido nas aulas de física. Quando seu pai ultrapassou um caminhão em um trecho reto da estrada, ele calculou a velocidade do caminhão ultrapassado utilizando um cronômetro.

Tempestades solares são causadas por um fluxo intenso de partículas de altas energias ejetadas pelo Sol durante erupções solares. Esses jatos de partículas podem transportar bilhões de toneladas de gás eletrizado em altas velocidades, que podem trazer riscos de danos aos satélites em torno da Terra.
Considere que, em uma erupção solar em particular, um conjunto de partículas de massa total m_p = 5 kg, deslocando-se com velocidade de módulo v_p = 2 x 10⁵ m/s, choca-se com um satélite de massa M_s = 95 kg que se desloca com velocidade de módulo igual a V_s = 4 x 10³m/s na mesma direção e em sentido contrário ao das partículas.

Um pequeno motor a pilha é utilizado para movimentar um carrinho de brinquedo. Um sistema de engrenagens transforma a velocidade de rotação desse motor na velocidade de rotação adequada às rodas do carrinho. Esse sistema é formado por quatro engrenagens, A, B, C e D, sendo que A está presa ao eixo do motor, B e C estão presas a um segundo eixo e D a um terceiro eixo, no qual também estão presas duas das quatro rodas do carrinho.

Muitos dispositivos de aquecimento usados em nosso cotidiano usam resistores elétricos como fonte de calor. Um exemplo é o chuveiro elétrico, em que é possível escolher entre diferentes opções de potência usadas no aquecimento da água, por exemplo, morno (M), quente (Q) e muito quente (MQ). Considere um chuveiro que usa a associação de três resistores, iguais entre si, para oferecer essas três opções de temperatura. A escolha é feita por uma chave que liga a rede elétrica entre o ponto indicado pela letra N e um outro ponto indicado por M, Q ou MQ, de acordo com a opção de temperatura desejada.

Algumas embalagens trazem, impressas em sua superfície externa, informações sobre a quantidade máxima de caixas iguais a ela que podem ser empilhadas, sem que haja risco de danificar a embalagem ou os produtos contidos na primeira caixa da pilha, de baixo para cima. Considere a situação em que três caixas iguais estejam empilhadas dentro de um elevador e que, em cada uma delas, esteja impressa uma imagem que indica que, no máximo, seis caixas iguais a ela podem ser empilhadas.

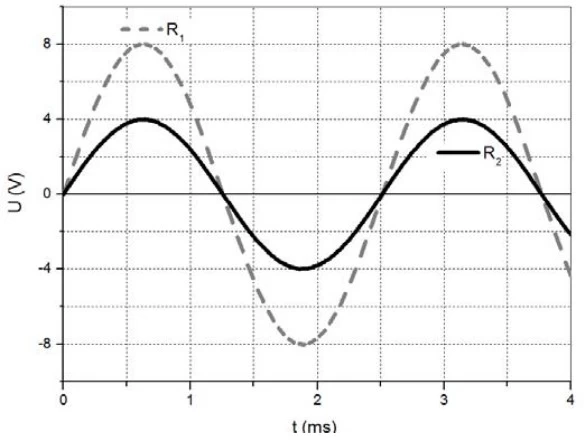

Um osciloscópio é um instrumento muito útil no estudo da variação temporal dos sinais elétricos em circuitos. No caso de um circuito de corrente alternada, a diferença de potencial (U) e a corrente do circuito (i) variam em função do tempo.
Considere um circuito com dois resistores R₁ e R₂ em série, alimentados por uma fonte de tensão alternada.
A diferença de potencial nos terminais de cada resistor observada na tela do osciloscópio é representada pelo gráfico abaixo.

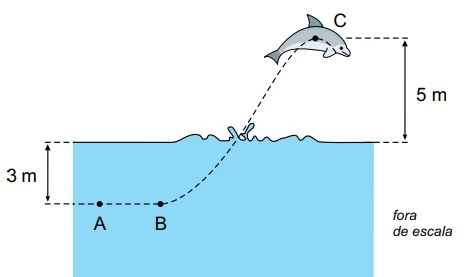

Ótimos nadadores, os golfinhos conseguem saltar até 5 m acima do nível da água do mar. Considere que um golfinho de 100 kg. inicialmente em repouso no ponto A, situado a 3m abaixo da linha da água do mar, acione suas nadadeiras e atinja, no ponto B, determinada velocidade, quando inicia seu movimento ascendente e seu centro de massa descreve a trajetória indicada na figura pela linha tracejada. Ao sair da água, seu centro de massa alcança o ponto C, a uma altura de 5m acima da linha da água, com módulo da velocidade igual a 4 √10 m/s, conforme a figura.

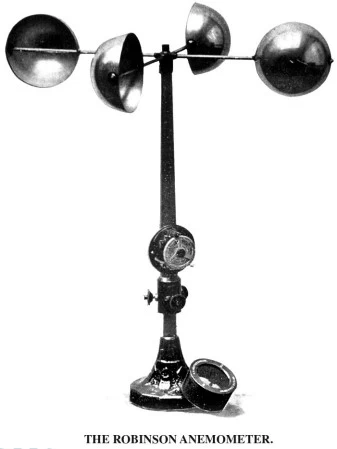

Anemômetros são instrumentos usados para medir a velocidade do vento. A sua construção mais conhecida é a proposta por Robinson em 1846, que consiste em um rotor com quatro conchas hemisféricas presas por hastes, conforme figura abaixo.

O topo da montanha é gelado porque o ar quente da base da montanha, regiões baixas, vai esfriando à medida que sobe. Ao subir, o ar quente fica sujeito a pressões menores, o que o leva a se expandir rapidamente e, em seguida, a se resfriar, tornando a atmosfera no topo da montanha mais fria que a base. Além disso, o principal aquecedor da atmosfera é a própria superfície da Terra. Ao absorver energia radiante emitida pelo Sol, ela esquenta e emite ondas eletromagnéticas aquecendo o ar ao seu redor. E os raios solares que atingem as regiões altas das montanhas incidem em superfícies que absorvem quantidades menores de radiação, por serem inclinadas em comparação com as superfícies horizontais das regiões baixas. Em grandes altitudes, a quantidade de energia absorvida não é suficiente para aquecer o ar ao seu redor.

Beisebol é um esporte que envolve o arremesso, com a mão, de uma bola de 140 g de massa na direção de outro jogador que irá rebatê-la com um taco sólido. Considere que, em um arremesso, o módulo do velocidade da bola chegou a 162 km/h, imediatamente após deixar a mão do arremessador.

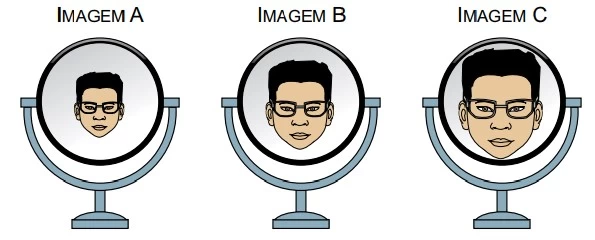

Quando entrou em uma ótica para comprar novos óculos, um rapaz deparou-se com três espelhos sobre o balcão: um plano, um esférico côncavo e um esférico convexo, todos capazes de formar imagens nítidas de objetos reais colocados à sua frente. Notou ainda que, ao se posicionar sempre a mesma distância desses espelhos, via três diferentes imagens de seu rosto, representadas na figura a seguir.

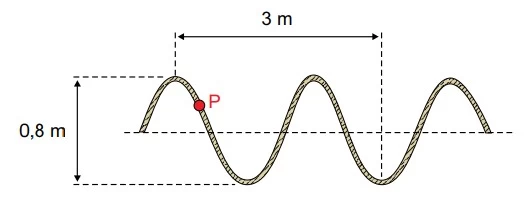

Uma corda elástica está inicialmente esticada e em repouso, com uma de suas extremidades fixa em uma parede e a outra presa a um oscilador capaz de gerar ondas transversais nessa corda. A figura representa o perfil de um trecho da corda em determinado instante posterior ao acionamento do oscilador e um ponto P que descreve um movimento harmônico vertical, indo desde um ponto mais baixo (vale da onda) até um mais alto (crista da onda).

As companhias de energia elétrica nos cobram pela energia que consumimos. Essa energia é dada pela expressão E = V . i . Δt, em que V é a tensão que alimenta nossa residência, I a intensidade de corrente que circula por determinado aparelho, Δt é o tempo em que ele fica ligado e a expressão V . i é a potência P necessária para dado aparelho funcionar.
Assim, em um aparelho que suporta o dobro da tensão e consome a mesma potência P, a corrente necessária para seu funcionamento será a metade. Mas as perdas de energia que ocorrem por efeito joule (aquecimento em virtude da resistência R) são medidas por ΔE = R · i² . Δt.
Então, para um mesmo valor de R e Δt, quando i diminui, essa perda também será reduzida.
Além disso, sendo menor a corrente, podemos utilizar condutores de menor área de secção transversal, o que implicará, ainda, economia de material usado na confecção dos condutores.

A figura representa um trecho retilíneo, plano e horizontal de uma determinada rodovia que possui duas faixas de rolamento: a da esquerda, cuja velocidade máxima permitida é de 80km/h, e a da direita, onde é de 60km/h.

Um vaso de flores de massa total igual a 4,8kg está pendurado, em equilíbrio, em um suporte preso a uma parede vertical. O suporte está pendurado em um parafuso preso ao ponto A e apoiado na parede no ponto B, conforme representado na figura.

Cometa e Rosetta atingem ponto mais próximo do Sol

O cometa 67P/Churyumov-Gerasimenko e a sonda Rosetta, que o orbita há mais de um ano, chegaram ao ponto de maior aproximação do Sol. O periélio, a cerca de 186 milhões de quilômetros do Sol, foi atingido pelo cometa em agosto de 2015. A partir daí, o cometa começou mais uma órbita oval, que durará 6,5 anos. O afélio da órbita desse cometa está a cerca de 852 milhões de quilômetros do Sol.
Espera-se que Rosetta o monitore por, pelo menos, mais um ano.

(www.inovacaotecnologica.com.br. Adaptado.)

Do alto de uma ponte, um garoto deixa cair um tijolo maciço e impermeável nas águas paradas de um lago. Ao chocar-se contra a superfície da água, o tijolo não se parte e afunda verticalmente, até parar no fundo do lago.

Para realizar um experimento no litoral, um cientista precisa de 8 litros de água a 80ºC. Como não dispõe de um termômetro, decide misturar uma porção de água a 0ºC com outra a 100ºC. Ele obtém água a 0ºC a partir de uma mistura, em equilíbrio térmico, de água líquida com gelo fundente, e água a 100ºC, a partir de água em ebulição.

Na figura, um texto é visto através de duas lentes esféricas, 1 e 2. A imagem formada pela lente 1 aparece menor do que o próprio texto e a imagem formada pela lente 2 aparece maior.

Um forno de micro-ondas funciona fazendo com que as moléculas de água presentes nos alimentos vibrem, gerando calor. O processo baseia-se nos fenômenos da reflexão e interferência de ondas eletromagnéticas, produzindo ondas estacionárias dentro da cavidade do forno. Considere um forno de micro-ondas cuja cavidade interna tenha 30cm de largura e que, dentro dele, se estabeleçam ondas estacionárias, conforme representado na figura.

Uma carga puntiforme Q₁, positiva, encontra-se fixa no plano cartesiano indicado na figura. Ela gera um campo elétrico ao seu redor, representado pelos vetores , nos pontos F e G, respectivamente.

Em uma atividade experimental, um estudante é desafiado a descobrir a resistência elétrica ôhmica do conteúdo de uma caixa que esconde componentes do circuito elétrico representado na figura. Além do conteúdo da caixa, o circuito é constituído por dois resistores ôhmicos, um gerador ideal, um amperímetro ideal e fios de resistência desprezível.

Uma espira condutora e circular está fixa, suspensa por uma haste isolante rígida, na posição representada na figura. Um ímã em forma de cilindro, com seus polos magnéticos norte (N) e sul (S), move-se em linha reta a partir do repouso no ponto A, no instante t₀ = 0, até o ponto B, onde para novamente no instante t₂. A velocidade máxima do ímã, entre os pontos A e B, é atingida no instante t₁. O gráfico indica a velocidade escalar do ímã em função do tempo, entre os instantes t₀ e t₂.

Um veículo desloca-se por uma pista horizontal, retilínea nos trechos AB, CD e DE, e curvilínea no trecho BC, este em forma de quarto de circunferência, como ilustra a figura.

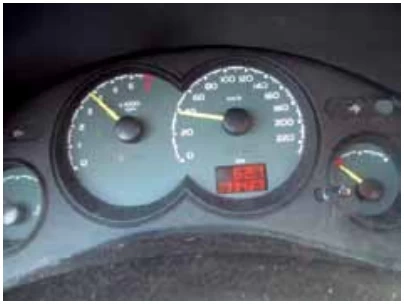

A figura mostra o painel de instrumentos de um automóvel em movimento. Os maiores medidores são: à esquerda, o tacômetro (conta-giros do motor), e à direita, o velocímetro.

Uma bola de massa m é solta do alto de um edifício. Quando está passando pela posição y = h, o módulo de sua velocidade é v. Sabendo-se que o solo, origem para a escala de energia potencial, tem coordenada y = h₀, tal que h > h₀ > 0, a energia mecânica da bola em y = (h – h₀)/2 é igual a

Não está longe a época em que aviões poderão voar a velocidades da ordem de grandeza da velocidade da luz (c) no vácuo.

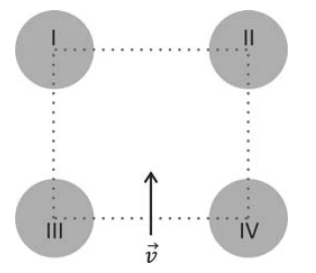

Os centros de quatro esferas idênticas, I, II, III e IV, com distribuições uniformes de carga, formam um quadrado. Um feixe de elétrons penetra na região delimitada por esse quadrado, pelo ponto equidistante dos centros das esferas III e IV, com velocidade inicial v na direção perpendicular à reta que une os centros de III e IV, conforme representado na figura.

A trajetória dos elétrons será retilínea, na direção de v, e eles serão acelerados com velocidade crescente dentro da região plana delimitada pelo quadrado, se as esferas I, II, III e IV estiverem, respectivamente, eletrizadas com cargas

O texto a seguir refere-se à questão

Criança feliz é aquela que brinca, fato mais do que comprovado na realidade do dia a dia. A brincadeira ativa, a que faz gastar energia, que traz emoção, traz também felicidade. Mariana é uma criança que foi levada por seus pais para se divertir em um parquinho infantil.

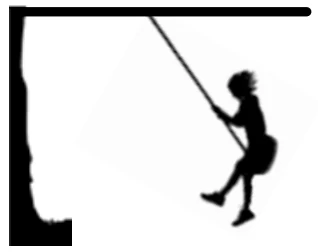

Inicialmente, Mariana foi se divertir no balanço. Solta, do repouso, de uma certa altura, ela oscilou entre dois extremos elevados, a partir dos quais iniciou o retorno até o extremo oposto. Imagine-a no extremo da direita como na figura.

Um pêndulo simples, constituído por um fio de comprimento L e uma pequena esfera, é colocado em oscilação. Uma haste horizontal rígida é inserida perpendicularmente ao plano de oscilação desse pêndulo, interceptando o movimento do fio na metade do seu comprimento, quando ele está na direção vertical. A partir desse momento, o período do movimento da esfera é dado por

O texto a seguir refere-se à questão

Criança feliz é aquela que brinca, fato mais do que comprovado na realidade do dia a dia. A brincadeira ativa, a que faz gastar energia, que traz emoção, traz também felicidade. Mariana é uma criança que foi levada por seus pais para se divertir em um parquinho infantil.

O arranjo experimental representado na figura é formado por uma fonte de tensão F, um amperímetro A, um voltímetro V, três resistores, R₁, R₂ e R₃, de resistências iguais, e fios de ligação.

O texto a seguir refere-se à questão

Criança feliz é aquela que brinca, fato mais do que comprovado na realidade do dia a dia. A brincadeira ativa, a que faz gastar energia, que traz emoção, traz também felicidade. Mariana é uma criança que foi levada por seus pais para se divertir em um parquinho infantil.

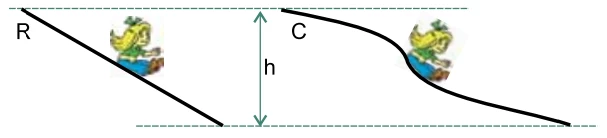

Nesse parquinho infantil, há dois escorregadores de mesma altura h relativamente ao chão. Um deles é retilíneo (R) e outro é curvilíneo (C) em forma de tobogã, como indica a figura.

A Estação Espacial Internacional orbita a Terra em uma altitude h. A aceleração da gravidade terrestre dentro dessa espaçonave é

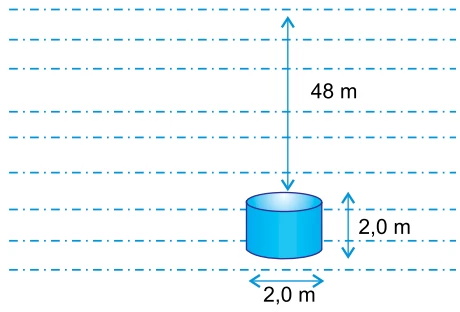

Para determinados tipos de pesquisa ou trabalho, cápsulas tripuladas são enviadas para as profundezas dos oceanos, mares ou lagos. Considere uma dessas cápsulas de forma cilíndrica, de 2,0 m de altura por 2,0 m de diâmetro, com sua base superior a 48 m de profundidade em água de densidade 1,0.10³ kg/m³ , em equilíbrio como ilustra a figura.

Dados:A pressão atmosférica no local é de 1,0.10⁵ Pa, e a aceleração da gravidade é de 10 m/s². Adote π = 3.

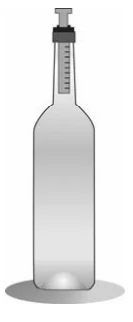

Uma garrafa tem um cilindro afixado em sua boca, no qual um êmbolo pode se movimentar sem atrito, mantendo constante a massa de ar dentro da garrafa, como ilustra a figura. Inicialmente, o sistema está em equilíbrio à temperatura de 27°C. O volume de ar na garrafa é igual a 600cm³ e o êmbolo tem uma área transversal igual a 3 cm². Na condição de equilíbrio, com a pressão atmosférica constante, para cada 1°C de aumento de temperatura do sistema, o êmbolo subirá aproximadamente

Em uma das oscilações, Mariana partiu do extremo, de uma altura de 80 cm acima do solo e, ao atingir a posição inferior da trajetória, chutou uma bola, de 0,5 kg de massa, que estava parada no solo. A bola adquiriu a velocidade de 24 m/s imediatamente após o chute, na direção horizontal do solo e do movimento da menina. O deslocamento de Mariana, do ponto extremo até o ponto inferior da trajetória, foi realizado sem dissipação de energia mecânica.

Um objeto homogêneo colocado em um recipiente com água tem 32% de seu volume submerso; já em um recipiente com óleo, tem 40% de seu volume submerso. A densidade desse óleo, em g/cm³, é

Uma pedra de gelo, de 1,0 kg de massa, é retirada de um ambiente em que se encontrava em equilíbrio térmico a –100°C e recebe 150 kcal de uma fonte de calor. Considerando o calor específico do gelo 0,5 cal/(g.°C), o da água 1,0 cal/(g.°C), e o calor latente de fusão do gelo 80 cal/g,

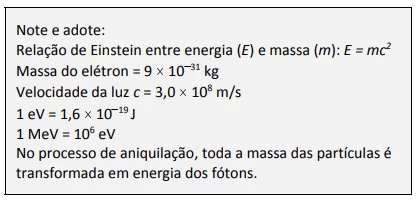

O elétron e sua antipartícula, o pósitron, possuem massas iguais e cargas opostas. Em uma reação em que o elétron e o pósitron, em repouso, se aniquilam, dois fótons de mesma energia são emitidos em sentidos opostos. A energia de cada fóton produzido é, em MeV, aproximadamente,

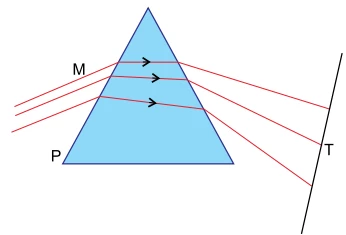

Sabe-se que a luz branca do Sol, após refratar em um prisma de acrílico ou de vidro, dispersa-se em um leque de cores, formando o que se chama de espectro. Na figura, representa-se o prisma por P; a tela em que se vê o espectro, por T; e o meio de onde a luz branca veio, por M.

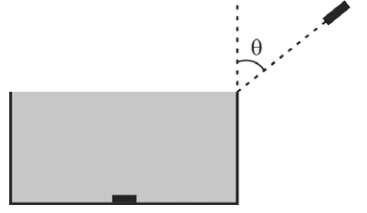

Uma moeda está no centro do fundo de uma caixa d’água cilíndrica de 0,87 m de altura e base circular com 1,0 m de diâmetro, totalmente preenchida com água, como esquematizado na figura.

Se um feixe de luz laser incidir em uma direção que passa pela borda da caixa, fazendo um ângulo θ com a vertical, ele só poderá iluminar a moeda se

Próximo do final do século XVIII, alguns cientistas (Hertz, Maxwell, Thomson, Lenard) se envolveram na pesquisa de um certo fenômeno que ficou conhecido como efeito fotoelétrico.

Uma gota de chuva se forma no alto de uma nuvem espessa. À medida que vai caindo dentro da nuvem, a massa da gota vai aumentando, e o incremento de massa Δm, em um pequeno intervalo de tempo Δt, pode ser aproximado pela expressão: Δm = a v S Δt, em que a é uma constante, v é a velocidade da gota, e S, a área de sua superfície. No sistema internacional de unidades (SI), a constante a é

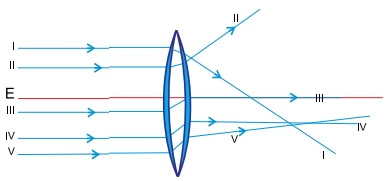

A figura ilustra uma lente biconvexa de cristal, imersa no ar. O seu eixo óptico principal é E.

Chumaços de algodão embebidos em uma solução de vermelho de cresol, de cor rosa, foram colocados em três recipientes de vidro, I, II e III, idênticos e transparentes. Em I e II, havia plantas e, em III, rãs. Os recipientes foram vedados e iluminados durante um mesmo intervalo de tempo com a luz de mesma intensidade, sendo que I e III foram iluminados com luz de frequência igual a 7,0 x 10¹⁴ Hz, e II, com luz de frequência igual a 5,0 x 10¹⁴ Hz. O gráfico mostra a taxa de fotossíntese das clorofilas a e b em função do comprimento de onda da radiação eletromagnética. Considere que, para essas plantas, o ponto de compensação fótica corresponde a 20% do percentual de absorção.

Muitos experimentos importantes para o desenvolvimento científico ocorreram durante o século XIX. Entre eles, destaca-se a experiência de Millikan, que determinou a relação entre a carga q e a massa m de uma partícula eletrizada e que, posteriormente, levaria à determinação da carga e da massa das partículas elementares. No interior de um recipiente cilíndrico, em que será produzido alto vácuo, duas placas planas e paralelas, ocupando a maior área possível, são mantidas a uma curta distância d, e entre elas é estabelecida uma diferença de potencial elétrico constante U. Variando-se d e U, é possível fazer com que uma partícula de massa m eletrizada com carga q fique equilibrada, mantida em repouso entre as placas. No local da experiência, a aceleração da gravidade é constante de intensidade g.

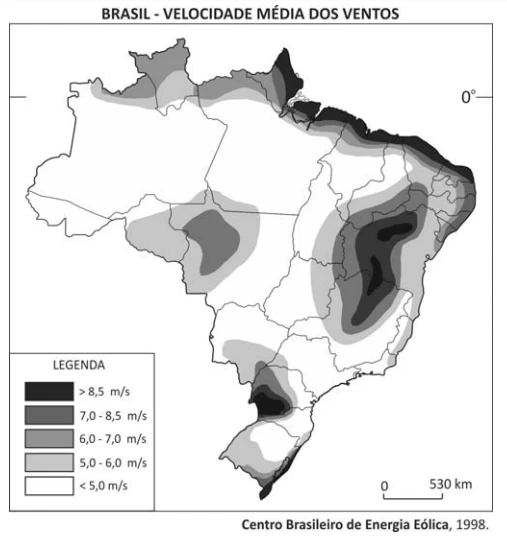

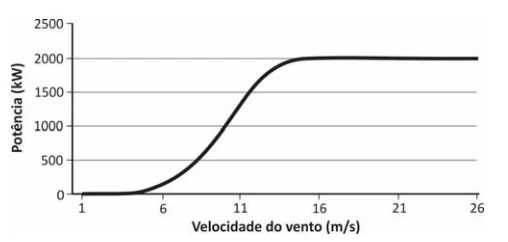

A escolha do local para instalação de parques eólicos depende, dentre outros fatores, da velocidade média dos ventos que sopram na região. Examine este mapa das diferentes velocidades médias de ventos no Brasil e, em seguida, o gráfico da potência fornecida por um aerogerador em função da velocidade do vento.

Uma loja tem instaladas, em paralelo, várias lâmpadas idênticas, cada uma com a especificação: 25 W; 220 V. Logo após a caixa de entrada, há um disjuntor de 10 A protegendo a instalação da loja, especificamente as lâmpadas. O gerente da loja, desconfiado da capacidade do disjuntor, faz algumas operações e chega corretamente ao número máximo de lâmpadas que podem ser acesas simultaneamente, sem desligar o disjuntor.

Uma partícula dotada de massa e eletrizada negativamente é lançada, com velocidade inicial v_o , para o interior de uma região A onde impera um campo elétrico uniforme. A partícula segue a trajetória retilínea paralela ao plano da folha, mostrada na figura. Logo após atravessar a região A, a partícula ingressa na região B, com velocidade v>v_o , onde há um campo magnético uniforme, orientado perpendicularmente ao plano da folha, apontando para fora dela.

Em um parque de diversões, existe uma atração na qual o participante tenta acertar bolas de borracha na boca da figura de um palhaço que, presa a uma mola ideal, oscila em movimento harmônico simples entre os pontos extremos A e E, passando por B, C e D, de modo que em C, ponto médio do segmento AE, a mola apresenta seu comprimento natural, sem deformação.

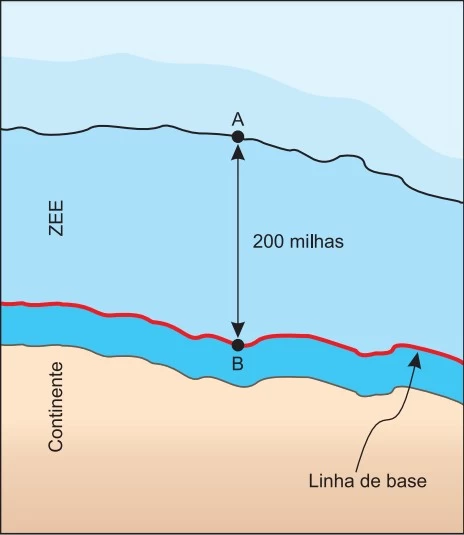

A denominada Zona Econômica Exclusiva (ZEE), cuja responsabilidade de vigilância e segurança é da Marinha Brasileira, estende-se até as 200 milhas marítimas.
Suponha que uma embarcação suspeita entre irregularmente na ZEE dirigindo-se ao continente. No exato momento em que essa embarcação passa pelo ponto A, com uma velocidade constante de 10 nós, uma embarcação da Marinha Brasileira dirige-se até ela, com uma velocidade de 30 nós, passando pelo ponto B, localizado sobre a linha de base.
Considerando que as embarcações percorrem a trajetória retilínea, que é mostrada na figura e desprezando quaisquer tipos de resistências, podemos afirmar que o encontro se dá em

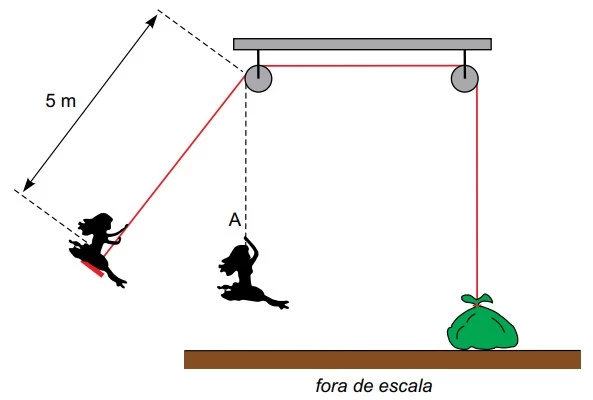

Uma garota de 50 kg está brincando em um balanço constituído de um assento e de uma corda ideal que tem uma de suas extremidades presa nesse assento e a outra, em um saco de areia de 66 kg que está apoiado, em repouso, sobre o piso horizontal. A corda passa por duas roldanas ideais fixas no teto e, enquanto oscila, a garota percorre uma trajetória circular contida em um plano vertical de modo que, ao passar pelo ponto A, a corda fica instantaneamente vertical.

A figura representa, de forma simplificada, parte de um sistema de engrenagens que tem a função de fazer girar duas hélices, H₁ e H₂, Um eixo ligado a um motor gira com velocidade angular constante e nele estão presas duas engrenagens, A e B. Esse eixo pode se movimentar horizontalmente assumindo a posição 1 ou 2. Na posição 1, a engrenagem B acopla-se à engrenagem C e, na posição 2, a engrenagem A acopla-se à engrenagem D. Com as engrenagens B e C acopladas, a hélice H₁ gira com velocidade angular constante ω, e, com as engrenagens A e D acopladas, a hélice H₂ gira com velo cidade angular constante ω₂.

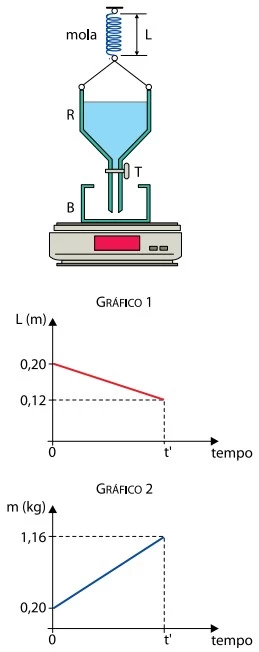

O equipamento representado na figura foi montado com o objetivo de determinar a constante elástica de uma mola ideal. O recipiente R, de massa desprezível, contém água; na sua parte inferior, há uma torneira T que, quando aberta, permite que a água escoe lentamente com vazão constante e caia dentro de outro recipiente B, inicialmente vazio (sem água), que repousa sobre uma balança. A torneira é aberta no instante t = 0 e os gráficos representam, em um mesmo intervalo de tempo (t’), como variam o comprimento L da mola (gráfico 1), a partir da configuração inicial de equilíbrio, e a indicação da balança (gráfico 2).

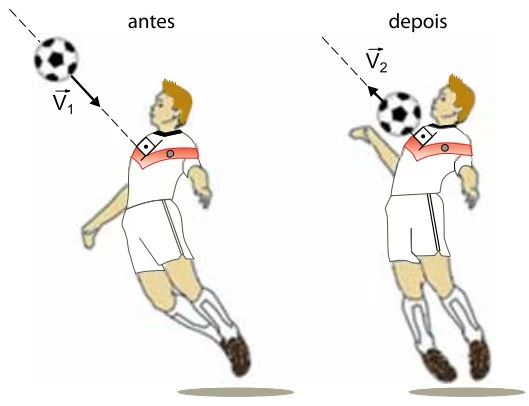

O gol da conquista do tetracampeonato pela Alemanha na Copa do Mundo de 2014 foi feito pelo jogador Götze. Nessa jogada, ele recebeu um cruzamento, matou a bola no peito, amortecendo-a, e chutou de esquerda para fazer o gol. Considere que, imediatamente antes de tocar o jogador, a bola tinha velocidade de módulo V₁ = 8 m/s em uma direção perpendicular ao seu peito e que, imediatamente depois de tocar o jogador, sua velocidade manteve-se perpendicular ao peito do jogador, porém com módulo V = 0,6 m/s e em sentido contrário.

(www.colorir-e-pintar.com. Adaptado.)

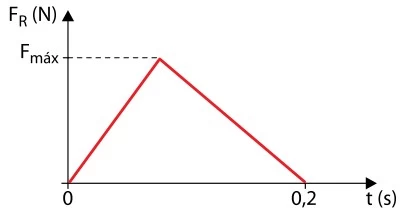

Admita que, nessa jogada, a bola ficou em contato com o peito do jogador por 0,2 s e que, nesse intervalo de tempo, a intensidade da força resultante (FR), que atuou sobre ela, variou em função do tempo, conforme o gráfico.

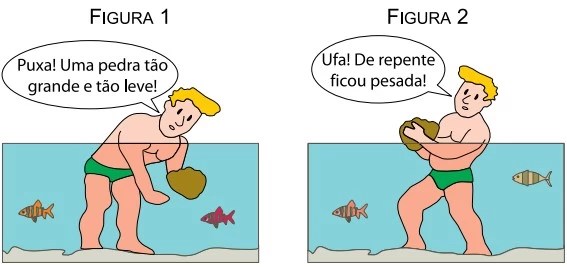

As figuras 1 e 2 representam uma pessoa segurando uma pedra de 12 kg e densidade 2 x 10³ kg/m³, ambas em repouso em relação à água de um lago calmo, em duas situações diferentes. Na figura 1, a pedra está totalmente imersa na água e, na figura 2, apenas um quarto dela está imerso. Para manter a pedra em repouso na situação da figura 1, a pessoa exerce sobre ela uma força vertical para cima, constante e de módulo F₁. Para mantê-la em repouso na situação da figura 2, exerce sobre ela uma força vertical para cima, constante e de módulo F₂.

A energia contida nos alimentos

Para determinar o valor energético de um alimento, podemos queimar certa quantidade desse produto e, com o calor liberado, aquecer determinada massa de água. Em seguida, mede-se a variação de temperatura sofrida pela água depois que todo o produto foi queimado, e determina-se a quantidade de energia liberada na queima do alimento. Essa é a energia que tal alimento nos fornece se for ingerido.

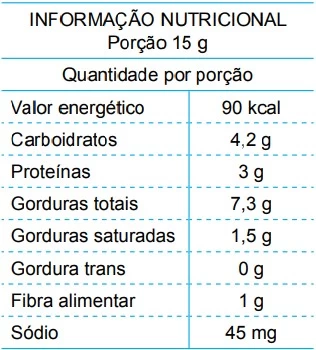

No rótulo de um pacote de castanha-de-caju, está impressa a tabela a seguir, com informações nutricionais sobre o produto.

Nas câmeras fotográficas digitais, os filmes são substituídos por sensores digitais, como um CCD (sigla em inglês para Dispositivo de Carga Acoplada). Uma lente esférica convergente (L), denominada objetiva, projeta uma imagem nítida, real e invertida do objeto que se quer fotografar sobre o CCD, que lê e armazena eletronicamente essa imagem.

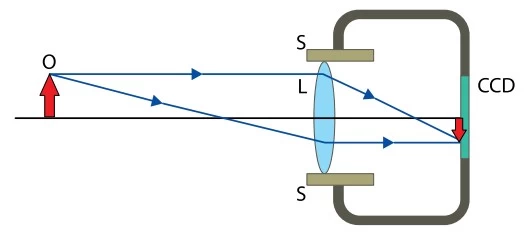

A figura representa esquematicamente uma câmera fotográfica digital. A lente objetiva L tem distância focal constante e foi montada dentro de um suporte S, indicado na figura, que pode mover-se para a esquerda, afastando a objetiva do CCD ou para a direita, aproximando-a dele. Na situação representada, a objetiva focaliza com nitidez a imagem do objeto O sobre a superfície do CCD.

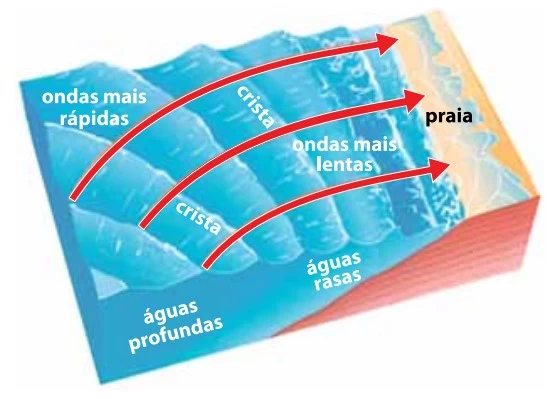

A figura representa ondas chegando a uma praia. Observa-se que, à medida que se aproximam da areia, as cristas vão mudando de direção, tendendo a ficar paralelas à orla. Isso ocorre devido ao fato de que a parte da onda que atinge a região mais rasa do mar tem sua velocidade de propagação diminuída, enquanto a parte que se propaga na região mais profunda permanece com a mesma velocidade até alcançar a região mais rasa, alinhando-se com a primeira parte.

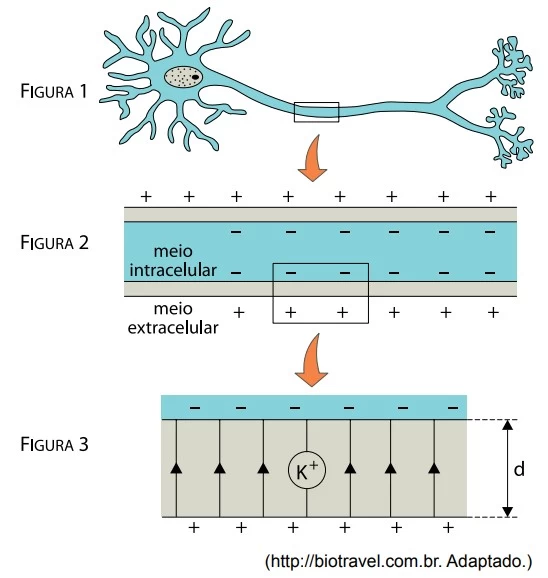

Modelos elétricos são frequentemente utilizados para explicar a transmissão de informações em diversos sistemas do corpo humano. O sistema nervoso, por exemplo, é composto por neurônios (figura 1), células delimitadas por uma fina membrana lipoproteica que separa o meio intracelular do meio extracelular. A parte interna da membrana é negativamente carregada e a parte externa possui carga positiva (figura 2), de maneira análoga ao que ocorre nas placas de um capacitor.

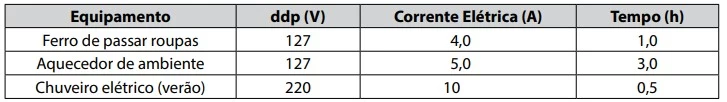

Para um trabalho de escola, David fez uma pesquisa sobre consumo de energia de alguns aparelhos elétricos. Para isso, fez o levantamento das informações técnicas de alguns aparelhos em sua casa e adotou, como critério de pesquisa, a escolha de equipamentos que mais consomem energia elétrica.
Baseando-se apenas nas informações de tensão e corrente elétricas, inscritas nesses equipamentos, e no tempo de utilização em um único dia de observação, David montou a seguinte tabela:

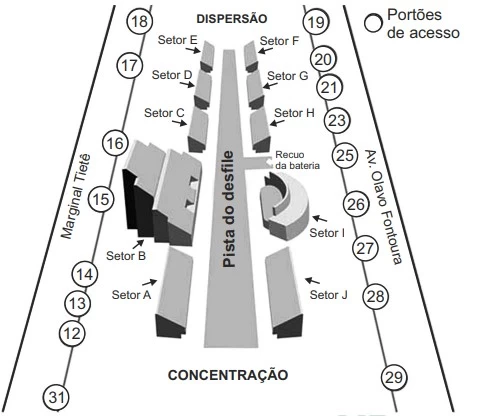

O Sambódromo do Anhembi, um dos polos culturais da cidade de São Paulo, tem uma pista de desfile com comprimento aproximado de 530 metros.

No Grupo Especial, cada escola de samba deve percorrer toda a extensão dessa pista, desde a entrada do seu primeiro integrante na concentração até a saída do seu último componente na dispersão, em tempo máximo determinado de 65 minutos.

Durante a construção de um edifício de 30 andares, uma grua precisa levantar até o topo do edifício um conjunto de blocos cuja massa é 1000 kg. Observa-se que, quando esses blocos passam pela metade da altura total, a sua velocidade de ascensão é constante.

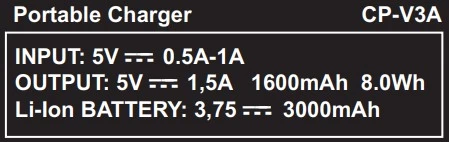

Com o advento dos aparelhos celulares, cada vez mais as pessoas procuram locais que disponham de tomadas elétricas para recarregar a bateria de seus aparelhos. Entretanto, um dispositivo, que vem sendo cada vez mais comercializado, tem suprido parcialmente essa necessidade. Trata-se do "power bank" (ou recarregador portátil), um dispositivo com essa função de carregamento e que, na verdade, nada mais é do que um capacitor.

Um certo pesquisador constrói, na Baixada Santista, um termômetro de álcool e determina que sua escala será denominada “Z”. Para calibrá-lo, ele resolve adotar como parâmetros de referência a água e outro termômetro na escala Celsius. Assim, ele constrói um gráfico, como apresentado, relacionando as duas escalas.

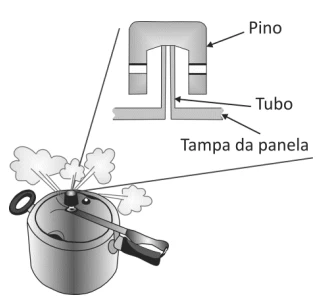

Para impedir que a pressão interna de uma panela de pressão ultrapasse um certo valor, em sua tampa há um dispositivo formado por um pino acoplado a um tubo cilíndrico, como esquematizado na figura abaixo.

Enquanto a força resultante sobre o pino for dirigida para baixo, a panela está perfeitamente vedada. Considere o diâmetro interno do tubo cilíndrico igual a 4 mm e a massa do pino igual a 48 g. Na situação em que apenas a força gravitacional, a pressão atmosférica e a exercida pelos gases na panela atuam no pino, a pressão absoluta máxima no interior da panela é

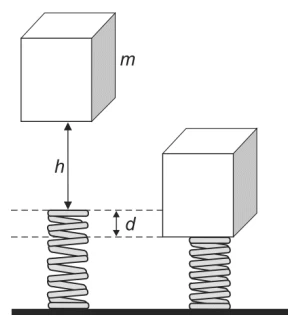

No desenvolvimento do sistema amortecedor de queda de um elevador de massa m, o engenheiro projetista impõe que a mola deve se contrair de um valor máximo d, quando o elevador cai, a partir do repouso, de uma altura h, como ilustrado na figura abaixo.

Para que a exigência do projetista seja satisfeita, a mola a ser empregada deve ter constante elástica dada por

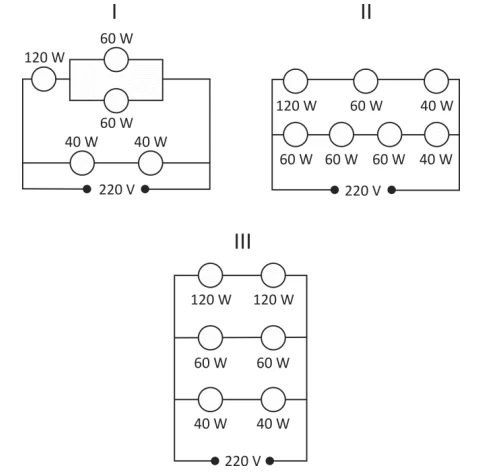

Dispõe-se de várias lâmpadas incandescentes de diferentes potências, projetadas para serem utilizadas em 110V de tensão. Elas foram acopladas, como nas figuras I, II e III abaixo, e ligadas em 220V.

Luz solar incide verticalmente sobre o espelho esférico convexo visto na figura abaixo.

A notícia “Satélite brasileiro cai na Terra após lançamento falhar”, veiculada pelo jornal O Estado de S. Paulo de 10/12/2013, relata que o satélite CBERS-3, desenvolvido em parceria entre Brasil e China, foi lançado no espaço a uma altitude de 720km (menor do que a planejada) e com uma velocidade abaixo da necessária para colocá-lo em órbita em torno da Terra. Para que o satélite pudesse ser colocado em órbita circular na altitude de 720 km, o módulo de sua velocidade (com direção tangente à órbita) deveria ser de, aproximadamente,

Em uma aula de laboratório de Física, para estudar propriedades de cargas elétricas, foi realizado um experimento em que pequenas esferas eletrizadas são injetadas na parte superior de uma câmara, em vácuo, onde há um campo elétrico uniforme na mesma direção e sentido da aceleração local da gravidade. Observou-se que, com campo elétrico de módulo igual a 2 x 10³ V/m, uma das esferas, de massa 3,2 x 10^–15 kg, permanecia com velocidade constante no interior da câmara. Essa esfera tem

Um trabalhador de massa m está em pé, em repouso, sobre uma plataforma de massa M. O conjunto se move, sem atrito, sobre trilhos horizontais e retilíneos, com velocidade de módulo constante v. Num certo instante, o trabalhador começa a caminhar sobre a plataforma e permanece com velocidade de módulo v, em relação a ela, e com sentido oposto ao movimento dela em relação aos trilhos. Nessa situação, o módulo da velocidade da plataforma em relação aos trilhos é

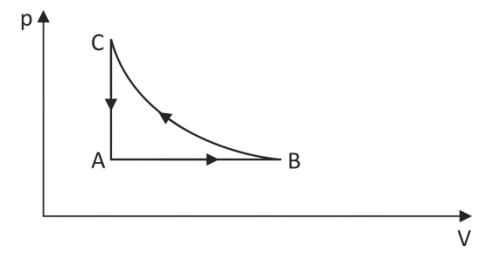

Certa quantidade de gás sofre três transformações sucessivas, A → B, B → C e C → A, conforme o diagrama p-V apresentado na figura abaixo.

A respeito dessas transformações, afirmou-se o seguinte:

I. O trabalho total realizado no ciclo ABCA é nulo.
II. A energia interna do gás no estado C é maior que no estado A.
III. Durante a transformação A → B, o gás recebe calor e realiza trabalho.

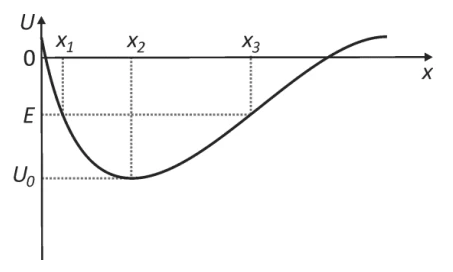

A figura abaixo mostra o gráfico da energia potencial gravitacional U de uma esfera em uma pista, em função da componente horizontal x da posição da esfera na pista.

O desenvolvimento de teorias científicas, geralmente, tem forte relação com contextos políticos, econômicos, sociais e culturais mais amplos. A evolução dos conceitos básicos da Termodinâmica ocorre, principalmente, no contexto

Quando começaram a ser produzidos em larga escala, em meados do século XX, objetos de plásticos eram considerados substitutos de qualidade inferior para objetos feitos de outros materiais. Com o tempo, essa concepção mudou bastante. Por exemplo, canecas eram feitas de folha de flandres, uma liga metálica, mas, hoje, também são feitas de louça ou de plástico. Esses materiais podem apresentar vantagens e desvantagens para sua utilização em canecas, como as listadas a seguir:

I. ter boa resistência a impactos, mas não poder ser levado diretamente ao fogo;
II. poder ser levado diretamente ao fogo, mas estar sujeito a corrosão;
III. apresentar pouca reatividade química, mas tem pouca resistência a impactos.

A primeira lei de Kepler demonstrou que os planetas se movem em órbitas elípticas e não circulares. A segunda lei mostrou que os planetas não se movem a uma velocidade constante.

Recentemente, uma equipe de astrônomos afirmou ter identificado uma estrela com dimensões comparáveis às da Terra, composta predominantemente de diamante. Por ser muito frio, o astro, possivelmente uma estrela anã branca, teria tido o carbono de sua composição cristalizado em forma de um diamante praticamente do tamanho Terra.

Recentemente, uma equipe de astrônomos afirmou ter identificado uma estrela com dimensões comparáveis às da Terra, composta predominantemente de diamante. Por ser muito frio, o astro, possivelmente uma estrela anã branca, teria tido o carbono de sua composição cristalizado em forma de um diamante praticamente do tamanho Terra.

Recentemente, uma equipe de astrônomos afirmou ter identificado uma estrela com dimensões comparáveis às da Terra, composta predominantemente de diamante. Por ser muito frio, o astro, possivelmente uma estrela anã branca, teria tido o carbono de sua composição cristalizado em forma de um diamante praticamente do tamanho Terra.

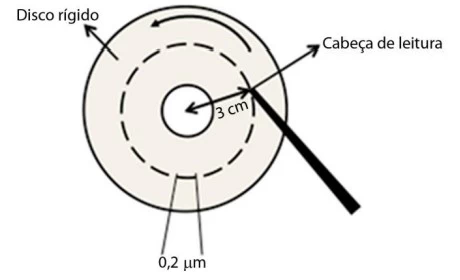

Considere um computador que armazena informações em um disco rígido que gira a uma frequência de 120 Hz. Cada unidade de informação ocupa um comprimento físico de na direção do movimento de rotação do disco.

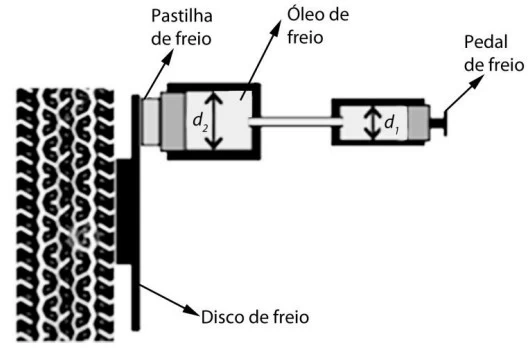

A figura abaixo mostra, de forma simplificada, o sistema de freios a disco de um automóvel. Ao se pressionar o pedal do freio, este empurra o êmbolo de um primeiro pistão que, por sua vez, através do óleo do circuito hidráulico, empurra um segundo pistão. O segundo pistão pressiona uma pastilha de freio contra um disco metálico preso à roda, fazendo com que ela diminua sua velocidade angular.
